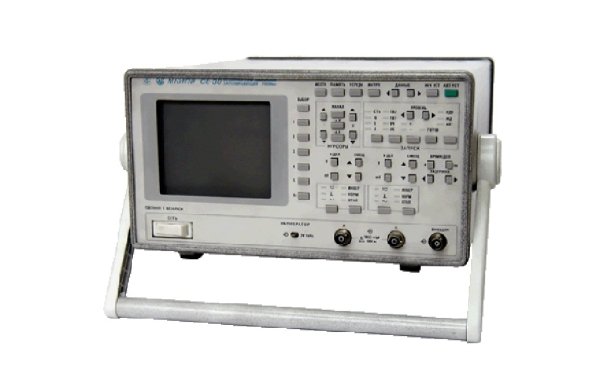

Осциллограф С8-38
С8-38 осциллограф двухканальный цифровой запоминающий С8-38 - прибор общего назначения и исследует сигналы в полосе частот до 100 МГц. Осциллограф регистрирует однократные сигналы с максимальной частотой выборки 100 Мвыб/сек на канал и периодические до 5 Гвыб/ сек. Осуществляя цифровую обработку и запоминание сигналов, С8-38 значительно облегчает наблюдение переходных процессов, медленно меняющихся и одиночных событий. Широкие функциональные возможности включают: автопоиск периодических сигналов в диапазоне от 100 Гц до 90 МГц, хранение в памяти до 4х сигналов, отображение одновременно до 4х осциллограмм (2 сигнала в реальном времени и 2 сигнала, записанных в цифровую память), пред- и послезапуск, режим усреднения и накопления данных. Осциллограф обеспечивает автоматические измерения следующих параметров: амплитуда импульсов, размах сигнала, среднеквадратическое значение периодического сигнала, период, частота, длительность импульсов, время нарастания и спада импульсов. Передвижные маркеры позволяют измерить любой участок сложного сигнала по вертикали и горизонтали ( -измерения). Встроенная энергонезависимая память сохраняет режимы предыдущего сеанса работы, установленные до отключения прибора от сети питания. Позволяет работать с полным TV-сигналом любой формы.
Основные данные С8-38
Вертикальное отклонение
• Полоса пропускания:
-для периодических сигналов 100 МГц
-для однократных сигналов 10 МГц
• Время нарастания ПХ ≤ 3,5 нс
• Входной импеданс 1 МОм, 25 пФ
• Коэффициенты отклонения 5 мВ/дел-5 В/дел (шаг 1-2-5)
• Разрешение по вертикали 8 бит
• Максимальное входное напряжение 80 В (делитель 1:10 - 250 В)
• Погрешность амплитудных измерений ≤ 2,5%
Горизонтальное отклонение
• Частота дискретизации:
-для периодических сигналов 10 Гвыб/с на канал
-для однократных сигналов 100 Мвыб/с на канал
• Коэффициенты развёртки 5 нс/дел-10 с/дел (шаг 1-2,5-5)
• Объём памяти 32 К на канал
• Режим запуска развертки: втоматический, ждущий, однократный от 0,5 мкс/дел до 10 c/дел, по заданной TV-строке
• Погрешность временных измерений ≤ 1,5%
• Синхронизация: внутренняя, внешняя, от сети, по заданной TV -строке
• Режимы сбора данных: автоматическая установка размеров изображения по вертикали и горизонтали (автопоиск) для периодических сигналов, предпослеза-пуск не менее 8 экранов, режим усреднения и накопления, хранение в памяти до 4х сигналов, запись и хранение однократных сигналов с возможностью масштабирования
• Цифровые измерения: Измерения между маркерами ( -измерения), автоматическое измерение: амплитуды импульсов с плоской вершиной, размаха сигнала, среднего и среднеквадратического значения периодического сигнала, периода и частоты периодического сигнала, длительности импульса на уровне 0,5, времени нарастания и спада импульсов между уровнями 0,1-0,9
• Вывод данных VGA- монитор, отображение одновременно до 4х осциллограмм (2 сигнала записываемых в цифровую память и 2 сигнала записанных ранее), отображение сигналов записанных в память с линейной или синусоидальной интерполяцией, отображение текущих сигналов точками или векторами
• Встроенный калибратор меандр: частота (1000 ±3) Гц, амплитуда (3 ±0,018) В
- Обработка сигнала, зарегистрированного в памяти
- Обработка сигнала, зарегистрированного в памяти
- Диагностика основных функциональных узлов измерения
- Хранение в памяти не менее 4х сигналов
- Режим усреднения для периодического сигнала
- Выделение заданной строки из TV сигнала на канал
- Интерфейс RS-232С
- Автоматические и курсорные измерения
- Режим накопления
- Встроенный VGA - монитор
- Частота дискретизации 100 М выб/с на канал
