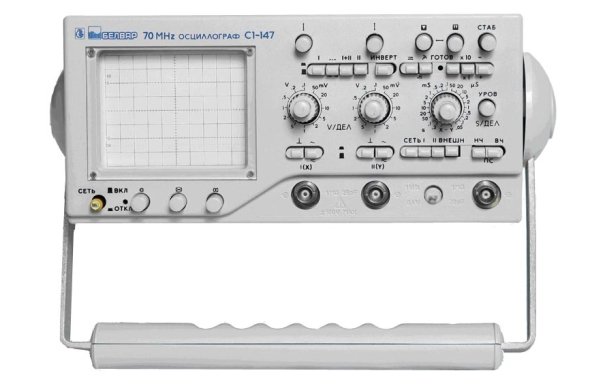

Осциллограф С1-147
Осциллограф универсальный С1-147 обеспечивает визуальное наблюдение и измерение амплитудных и временных параметров электрических сигналов по шкале экрана электронно-лучевой трубки. Переключаемый ВЧ-НЧ фильтр сигнала синхронизации предоставляет возможность получить устойчивое изображение сигнала при наличии помех. Наличие режима X - Y позволяет исследовать функциональную зависимость между двумя сигналами.
Основные данные С1-147
Вертикальное отклонение
• Полоса пропускания 0...10МГц (1 мВ/дел-2 мВ/дел); 0...70МГц (5 мВ/дел-5 В/дел)
• Коэффициенты отклонения 1 мВ/дел...5 В/дел
• Погрешность установки ±3 % (5 мВ/дел...5 В/дел); ±4 % (1 мВ/дел...2 В/дел)
• Время нарастания ПХ 4.6 нс (5мВ/дел-5 В/дел); 35 нс (1мВ/дел-2 мВ/дел)
• Входной импеданс 1 МОм/25 пФ
• Входное напряжение:
100 В (эффективное значение)
300 В (с делителем 1:10)
• Режимы работы: канал 1, канал 2, измерение полярности в канале 2, суммирование сигналов каналов 1 и 2, поочередная коммутация каналов 1 и 2
Горизонтальное отклонение
• Коэффициенты развертки 50 нс/дел...0.2 с/дел (плюс усилитель х10)
• Погрешность установки ± 3%, ± 4% в режиме 10x
• Режимы развёртки авто, ждущий, однократный
Синхронизация
• Источники канал 1, канал 2, внешний, от сети
• Внутренняя синхронизация 0,8 дел. (10 Гц ... 100 МГц)
• Внешняя синхронизация 200 мВ (10 Гц ... 70 МГц)
• Наличие режима X-Y в полосе 20Гц-3МГц, коэф. откл.2 В/дел
• Встроенный калибратор
меандр: частота (1000 ±10) Гц, амплитуда (0,6 ±0,006) В
