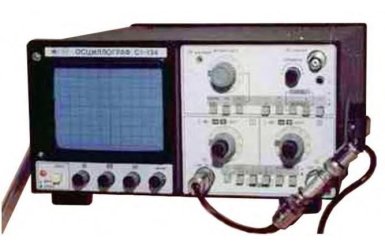

Осциллограф С1-134
Осциллограф С1-134 - прибор общего применения для работы в лабораторных и производственных условиях. Обеспечивает исследование формы непрерывных и импульсных сигналов путем измерения их параметров в диапазоне напряжений от 6 мВ до 40 В (размах) и длительностей от 30 нс до 1 с. Осциллограф имеет классическую схему построения и классические органы управления, что делает его максимально простым в эксплуатации и не требует от пользователя специальных знаний. Применение ЭЛТ с беспараллаксной шкалой и коэффициент отклонения 2 мВ/дел обеспечивают высокую точность измерения сигналов малых уровней.
Основные данные С1-134
Вертикальное отклонение
• Число каналов 2
• Полоса пропускания (0 - 35) МГц
• Коэффициент отклонения 2 мВ/дел - 5 В/дел (ряд 1-2-5)
основная погрешность ±4%
погрешность с делителем 1:10 ±7%
• Допустимое входное напряжение:
при закрытом входе 250 В
на открытом входе 100 В
• Время нарастания ПХ 14 нс
• Входной импеданс:
непосредственный вход 1 мОм/20 пФ
с делителем 1:10 10 мОм/15 пФ
Горизонтальное отклонение
• Коэффициент развертки 100 нс/дел - 0,1 с/дел (ряд 1-2-5)
основная погрешность ±4%
погрешность при использовании растяжки ±6%
• Растяжка развертки 10 раз
• Режим работы развертки: автоколебательный, ждущий, однократный
• Синхронизация:
диапазон частот 10 Гц - 35 МГц
источники: «Канал 1», «Канал 11», внешний
амплитуда внешней синхронизации (0,25 - 0,5) В
Калибратор
• Форма: меандр
• Амплитуда (1 ± 0,015) В
• Частота 50 Гц
