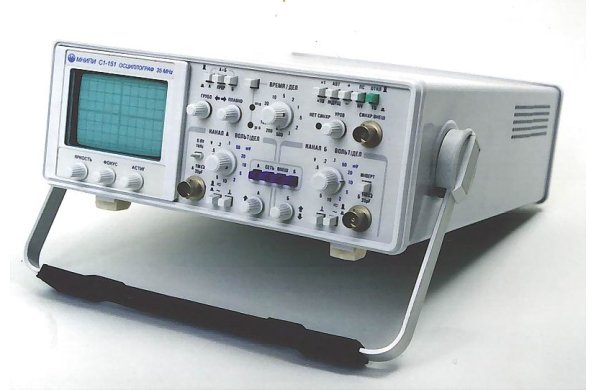

Осциллограф С1-151
Универсальный аналоговый осциллограф С1-151 предназначен для исследования электрических сигналов в полосе пропускания 0 - 35 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Прибор характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, минимальным весом и габаритными размерами.
Основные данные С1-151
Вертикальное отклонение
• Полоса пропускания 0-35 Мгц
• Коэффициенты отклонения 2 мВ/дел-10 В/дел (шаг1-2-5)
• Погрешность установки ± 5%
• Время нарастания ПХ ≤ 10 нс
• Входной импеданс 1 МОм/30 пф (с делителем 1:10 10 МОм/15 пФ)
• Входное напряжение:
с открытым входом ≤ 90 В
с закрытым входом ≤ 200 В
с делителем 1:10 ≤ 250 В
• Режимы по вертикали: вход открытый, закрытый, канал1, канал2, канал2 инвертированный, каналы 1 и 2 прерывисто/поочерёдно, суммирование каналов
Горизонтальное отклонение
• оэффициенты развёртки 0,1 мкс/дел-0,5 с/дел (шаг 1-2-5)
• Погрешность установки ± 5% , с растяжкой ±7%
• Растяжка развёртки x 10
• Режимы развёртки автоколебательный, ждущий
• Синхронизация
• Источники канал 1, канал 2, сеть, ТВ-сигнал, внешний
• Внешняя синхронизация 10 Гц-35 МГц, 0,2-10 В
• Задержка изображения обеспечивает возможность наблюдение переднего фронта
• Встроенный калибратор
меандр: частота (1000 ±15) Гц, амплитуда (0,6 ±0,009) В
