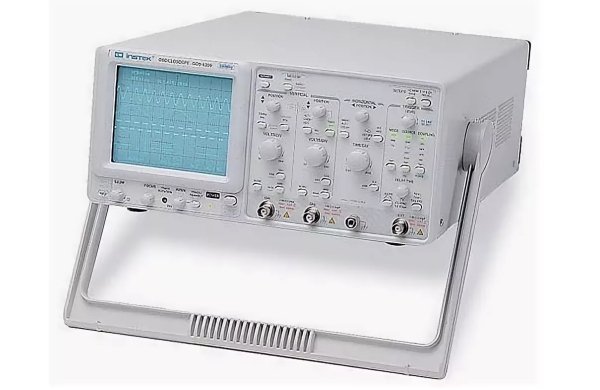

| Осциллограф аналоговый GW Instek GOS-6200 • Полоса пропускания 200 МГц • Курсорные измерения и экранная графика (7 функций) • Автоматическая/ручная установка размера изображения • Задержанная развертка • Автоматическое измерение параметров • Блок выделения ТВ-строк (NTSK, PAL, SECAM) • Автоматическая установка уровня синхронизации • Память на 10 установок органов управления • ТВ-синхронизация (построчная, покадровая) • Выход сигнала синхронизации • Модуляция яркости луча (Z-вход) • Квазиэлектронное управление • SMT-технология - высокая надежность и качество |
| Характеристики | ||
| Характеристики | Параметры | Значения |
| Канал вертикального отклонения | Полоса пропускания (-3 дБ) | 0…200 МГц (0...20 МГц при 2 мВ/дел) |
| Коэф. отклонения (Коткл.) | 2 мВ/дел…5 В/дел (шаг 1-2-5) | |
| Погрешность установки Коткл | ±3% при размере изображения 5дел. | |
| Регулировка Коткл | Плавное перекрытие в 2,5раза | |
| Время нарастания | ≤ 1,75 нс (≤ 17,5 нс при 2 мВ/дел) | |
| Входной импеданс | 1 МОм/25 пФ | |
| Макс. входное напряжение | 400 В (DC+AСпик. до 1 кГц) | |
| Режимы работы | Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно |
|
| Канал горизонтального отклонения | Коэф. развертки А (основная) | 20 нс/дел…0,5 с/дел (шаг 1-2-5), растяжка х10 |
| Коэф. развертки В (задерж-ая) | 20 нс/дел…50 мс/дел (шаг 1-2-5), растяжка х10 | |
| Погрешность установки Кразв | ±3% (±5% при растяжке х10) | |
| Регулировка Кразв | Плавное перекрытие в 2,5 раза | |
| Задержка запуска развертки В | 1 мкс…5 с, плавная регулировка | |
| Режимы отображения А и В | А, В, А и В | |
| Синхронизация | Источники синхронизации | Канал 1, канал 2, сеть, внешний, внешний 1:10 |
| Режимы запуска развертки | Автоколебательный, ждущий, ТВ (кадр, строка) | |
| Фильтры синхронизации | Связь по постоянному или переменному току, ФНЧ, ФВЧ, фильтр шума |
|
| Уровень внеш. синхронизации | До 400 В (DC+ACпик. до 1 кГц) | |
| Вход внешней синхронизации | 1 МОм / 25 пФ | |
| Выход синхросигнала | Напряжение 25 мВ/дел на 50 Ом, частота 0…10 МГц | |
| Курсорные измерения | Функции | ?V, ?V%, ?VdB, ?Т, 1/?Т, ?Т%, ?? |
| Разрешение | 1/100 деления | |
| Диапазон эфф. измерений | По вертикали ±3 дел., по горизонтали ±4 дел. | |
| Погрешность измерения | ±3% в эффективном диапазоне | |
| Автоматические измерения | Функции | Частота, период, длительность импульса, коэф. заполнения |
| Частотный диапазон | 50 Гц…200 МГц | |
| Формат индикации | 6 разрядов | |
| Погрешность измерения | ± 0,01% (1 кГц...200 МГц), ± 0,05% (50 Гц...1 кГц) | |
| X-Y Вход | Полоса пропускания | 0…500 кГц (-3 дБ) |
| Коэффициент отклонения | 2 мВ/дел… 5 В/дел (±3%), внеш. 0,1 В/дел (±5%), внеш. 1:10 1 В/дел (±5%) |
|
| Разность фаз X-Y | ≤ 3° в диапазоне 0…50 кГц | |
| Z-Вход | Частотный диапазон | 0...5 МГц |
| Чувствительность | ≥ 5 В (макс. до 30 В DC+ACпик. до 1 кГц) | |
| Входное сопротивление | 5 кОм | |
| ЭЛТ | Размер изображения | 8х10 дел. (1 дел.=10 мм) |
| Напряжение ускорения | 14,5 кВ | |
| Общие данные | Напряжение питания | 100 В / 120 В / 230 В ±10%, 50 / 60 Гц |
| Потребляемая мощность | 90 ВА | |
| Комплект поставки | Шнур питания (1), делитель ×1 / ×10 (2) | |
| Размеры | 310 × 150 × 485 мм | |
| Вес | 9,5 кг | |
