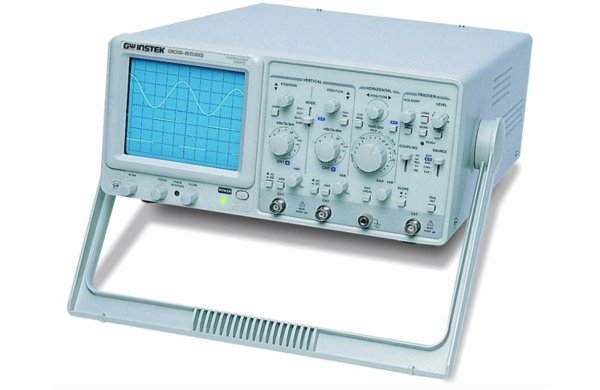

| Осциллограф аналоговый GW Instek GOS-652G • Полоса пропускания 50 МГц • Высокая чувствительность (1 мВ/дел) • Автоматическая установка уровня синхронизации • ТВ-синхронизация • Модуляция яркости луча (Z-вход) • Дополнительный выход канала 1 • Высокая надежность |
| Характеристики | ||
| Характеристики | Параметры | Значения |
| Канал вертикального отклонения | Полоса пропускания | 0…50 МГц (-3 дБ) (0…15 МГц при 1 мВ/дел…2 мВ/дел) |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…5 В/дел (шаг 1-2-5) | |
| Погрешность установки Коткл | ±3% (±5% при 1 мВ/дел, 2 мВ/дел) | |
| Регулировка Коткл | Плавное перекрытие в 2,5раза | |
| Время нарастания | ≤ 7 нс (≤ 23 нс при 1 мВ/дел, 2 мВ/дел) | |
| Входной импеданс | 1 МОм/25пФ | |
| Макс. входное напряжение | 400В (DC+AСпик., до 1кГц) | |
| Режимы работы | Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно с автовыбором |
|
| Выход канала 1 | ≥ 50 мВ/дел на 50Ом | |
| Канал горизонтального отклонения | Коэффициент развертки (Кразв.) А (основная) |
0,1 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка х10 |
| Погрешность установки Кразв. | ±3%(±5…8% при растяжке х10) | |
| Регулировка Кразв. | Плавное перекрытие в 2,5 раза | |
| Режимы отображения А и В | А | |
| Синхронизация | Источники синхронизации | Автовыбор, канал 1, канал 2, сеть, внешний |
| Режимы запуска разверток | Автоколебательный, ждущий, однократный, ТВ | |
| Фильтры синхронизации | Связь по постоянному или переменному току, ФВЧ | |
| Уровень внеш. синхронизации | До 100В (DC+Acпик., до 1кГц) | |
| Вход внешней синхронизации | 1МОм/35пФ | |
| X-Y Вход | Полоса пропускания | 0…2МГц (-3дБ) |
| Коэффициент отклонения | 5мВ/дел…5В/дел (±4%) | |
| Разность фаз X-Y | ≤ 3° в диапазоне 0…50 кГц | |
| Z-Вход | Частотный диапазон | 0…5 МГц |
| Чувствительность | ≥ 3 В (макс. до 50В DC+Acпик., до 1кГц) | |
| Входное сопротивление | 5 кОм | |
| ЭЛТ | Экран | 8×10 дел. (1 дел.=10 мм) |
| Напряжение ускорения | 12кВ | |
| Общие данные | Напряжение питания | 100/120/220/230 В±10%, 50/60 Гц |
| Комплект поставки | Шнур питания (1), делитель х1 / х10 (2) | |
| Потребляемая мощность | 70 ВА | |
| Размеры | 310 × 150 × 455 мм | |
| Вес | 8,2 кг | |
