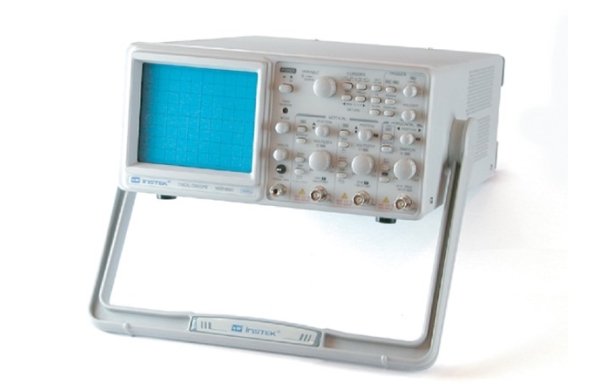

| Осциллограф аналоговый GW Instek GOS-6051 • Полоса пропускания 50 МГц • Чувствительность 1 мВ/дел. • Экранная графика • Курсорные измерения, 6-ти разрядный частотомер, память на 10 состояний органов управления • Растяжка развертки х5, х10, х20 • Одновременная индикация основной и растянутой развертки • ТВ-синхронизация (построчная и покадровая) • Автовыбор источника синхросигнала • Режим развертки внешним сигналом (X-Y вход) • Модуляция яркости луча (Z-вход) • Дополнительный выход канала 1 • Звуковая и светодиодная индикация К• омпактный, удобное расположение органов управления |
| Характеристики | ||
| Характеристики | Параметры | Значения |
| Канал вертикального отклонения | Полоса пропускания (-3 дБ) | 0…50 МГц (0...7 МГц при 1 мВ/дел, 2 мВ/дел) |
| Коэф. отклонения (Коткл.) | 1 мВ/дел…20 В/дел (шаг 1-2-5) | |
| Погрешность установки Коткл | ± 3% (5 мВ/дел...20 В/дел) ± 5% (1 мВ/дел, 2 мВ/дел) |
|
| Регулировка Коткл | Плавное перекрытие в 2,5 раза | |
| Время нарастания | ≤ 11,7 нс (≤ 50 нс при 1 мВ/дел, 2 мВ/дел) | |
| Входной импеданс | 1 МОм / 25 пФ | |
| Макс. входное напряжение | 400 В (DC+AСпик. до 1 кГц) | |
| Режимы работы | Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно |
|
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка ×5, ×10, ×20 |
| Погрешность установки Кразв. | ±3% ±5% при растяжке х5, х10 ±8% при растяжке х20 |
|
| Регулировка Кразв | Плавное перекрытие в 2,5 раза | |
| Мин. значение Кразв | 100 нс/дел (10 нс/дел - 50 нс/дел - некалиброванные) | |
| Синхронизация | Режимы синхронизации | Автоколебательный, ждущий, ТВ (кадр, строка) |
| Источники синхронизации | Автовыбор, канал 1, канал 2, сеть, внешний | |
| Фильтры синхронизации | Связь по переменному току, ФВЧ, ФНЧ | |
| Внешняя синхронизация | Макс. уровень: 400 В (DC + ACпик.) при ≤ 1 кГц Вх. импеданс: 1 МОм/25 пФ |
|
| Функция HOLD-OFF | Ручная регулировка стабильности запуска развертки | |
| X-Y Вход | Полоса пропускания | 0...500 кГц (-3дБ) |
| Коэффициент отклонения | 1 мВ/дел...20 В/дел | |
| Разность фаз X-Y | ≤ 3° в диапазоне 0...50кГц | |
| Z-Вход | Частотный диапазон | 0...2 МГц |
| Чувствительность | 5 В (макс. до 30 В DC+AСпик.при ≤ 1 кГц) | |
| Входное сопротивление | 47 кОм | |
| ЭЛТ | Экран | 8 x 10 дел. (1 дел.=10 мм), маркеры - 0%, 10%, 90, 100% |
| Напряжение ускорения | 10 кВ | |
| Общие данные | Напряжение питания | 100 / 120 / 230 В ± 10%, 50 / 60 Гц |
| Комплект поставки | Шнур питания (1), делитель х1 / х10 (2) | |
| Размеры | 275 × 130 × 370 мм | |
| Вес | 7,2 кг | |
