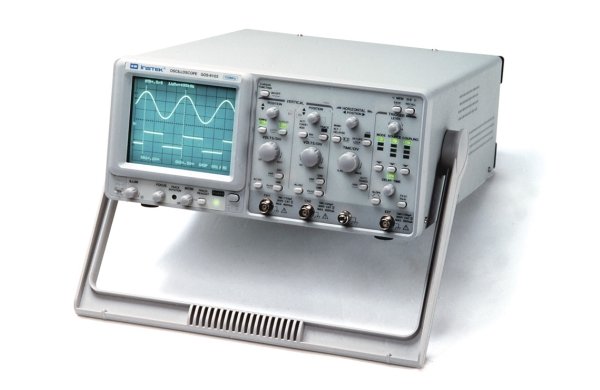

Осциллограф аналоговый GW Instek GOS-6112

Артикул: 1-6719

• Количество каналов: 2 канала
• Полоса пропускания: 100 МГц
• Входной импеданс: 1 МОм/25 пФ
• Макс. входное напряжение: 400 В
• Частотный диапазон: 50 Гц…200 МГц
• Формат индикации: 6 разрядов
• Потребляемая мощность: 90 ВА
• Напряжение ускорения: 12 кВ
• Размеры: 310 × 150 × 485 мм
• Вес: 9 кг





Осциллограф аналоговый GW Instek GOS-6112


• Полоса пропускания 100 МГц
• Курсорные измерения и экранная графика (7 функций)
• Задержанная развертка
• Автоматическая установка уровня синхронизации
• ТВ-синхронизация (построчная, покадровая)
• Выход сигнала синхронизации
• Модуляция яркости луча (Z-вход)
• Квазиэлектронное управление
• SMТ-технология - высокая надежность и качество




Характеристики
Характеристики Параметры Значения
Канал вертикального отклонения Полоса пропускания 0…100 МГц (-3 дБ) (0...20 МГц при 2 мВ/дел)
Коэф. отклонения (Коткл.) 2 мВ/дел…5 В/дел (шаг 1-2-5)
Погрешность установки Коткл ±3% при размере изображения 5 дел.
Регулировка Коткл Плавное перекрытие в 2,5 раза
Время нарастания ≤ 3,5 нс (≤ 17,5 нс при 2 мВ/дел)
Входной импеданс 1 МОм / 25 пФ
Макс. входное напряжение 400 В (DC+AСпик. до 1 кГц)
Режимы работы Канал 1, канал 2, канал 2 инвертированный,
каналы 1+2, каналы 1 и 2 прерывисто или поочередно
Канал горизонтального отклонения Коэф. развертки А (основная) 50 нс/дел…0,5 с/дел (шаг 1-2-5), растяжка х10
Коэф. развертки В (задерж-ая) 50 нс/дел…50 мс/дел (шаг 1-2-5), растяжка х10
Погрешность установки Кразв ±3% (±5% при растяжке ×10)
Регулировка Кразв Плавное перекрытие в 2,5 раза
Задержка запуска развертки В 1 мкс…5 с, плавная регулировка
Режимы отображения А и В А, В, А и В
Синхронизация Источники синхронизации Канал 1, канал 2, сеть, внешний
Режимы запуска развертки Автоколебательный, ждущий, ТВ (кадр, строка)
Фильтры синхронизации Связь по постоянному или переменному току, ФНЧ, ФВЧ
Уровень внеш. синхронизации До 400 В (DC+Acпик. до 1 кГц)
Вход внешней синхронизации 1 МОм / 25 пФ
Выход синхросигнала Напряжение 25 мВ/дел на 50 Ом, частота 0…10 МГц
Курсорные измерения Функции ?V, ?V%, ?VdB, ?Т, 1/?Т, ?Т%, ??
Разрешение 1/100 деления
Диапазон эфф. измерений По вертикали ±3 дел., по горизонтали ±4 дел.
Погрешность измерения ±3% в эффективном диапазоне
Автоматические измерения Функции Частота, период, длительность импульса, коэф. заполнения
Частотный диапазон 50 Гц…200 МГц
Формат индикации 6 разрядов
Погрешность измерения ± 0,01% (1 кГц...200 МГц), ± 0,05% (50 Гц...1 кГц)
X-Y Вход Полоса пропускания 0…500 кГц (-3 дБ)
Коэффициент отклонения 2 мВ/дел… 5 В/дел (±3%), внеш. 0,1 В/дел (±5%),
внеш. 1:10  1 В/дел (±5%)
Разность фаз X-Y ≤ 3° в диапазоне 0…50 кГц
Z-Вход Частотный диапазон 0...5 МГц
Чувствительность ≥ 5 В (макс. до 30 В DC+ACпик. до 1 кГц)
Входное сопротивление 5 кОм
ЭЛТ Размер изображения 8х10 дел. (1 дел.=10 мм)
Напряжение ускорения 12 кВ
Общие данные Напряжение питания 100 В / 120 В / 230 В ±10%, 50 / 60 Гц
Потребляемая мощность 90 ВА
Комплект поставки Шнур питания (1), делитель ×1 / ×10 (2)
Размеры 310 × 150 × 485 мм
Вес 9 кг
