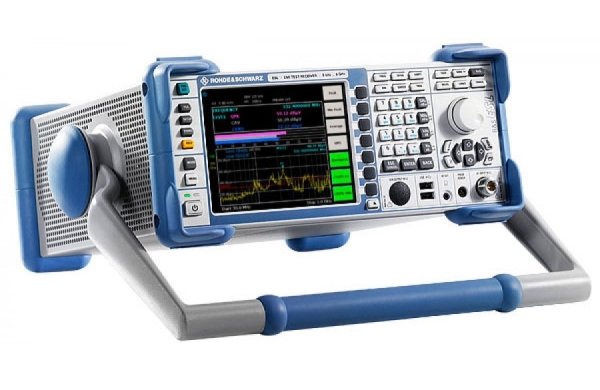

Назначение тестового приемника электромагнитных помех ESL:
Тестовый приемник ESL сочетает в себе сразу два прибора: измерительный ЭМП-приемник для проведения испытаний на ЭМС, согласно последним стандартам, и полнофункциональный анализатор спектра для разнообразных лабораторных задач. Приемник ESL – это идеальный выбор в условиях ограниченного бюджета.
Тестовый приемник ESL выпускается в нескольких исполнениях:
Особенности тестового приемника электромагнитных помех ESL:
- Диапазон частот от 9 кГц до 3 ГГц или от 9 кГц до 6 ГГц, охватывающий практически все промышленные стандарты по испытаниям на ЭМС;
- Впервые применяемая в экономичном классе приборов комбинация измерительного ЭМП-приемника и анализатора спектра;
- Все основные функции современного тестового приемника, в том числе полностью автоматизированные последовательности испытаний;
- Взвешивающие детекторы: максимального, минимального, среднего значения, среднеквадратический, квазипиковый, а также усредняющий по постоянной времени прибора и со среднеквадратическим усреднением согласно последней версии стандарта CISPR 16-1-1;
- Компактный, легкий прибор, который может работать от батареи в случае мобильного применения.
Особенности тестового приемника электромагнитных помех ESL:
Высокоточные, воспроизводимые результаты благодаря отличным ВЧ-характеристикам:
- Погрешность по амплитуде: 0,5 дБ;
- Точка компрессии по уровню 1 дБ: +5 дБмВт;
- ВЧ-вход с защитой от импульсного напряжения: до 10 мВтс;
- Средний уровень собственного шума (DANL) с предусилителем: менее –152 дБмВт (1 Гц);
- Полосы разрешения: от 10 Гц до 10 МГц (по уровню –3 дБ), 200 Гц, 9 кГц, 120 кГц (по уровню –6 дБ), 1 МГц (импульсн.).
Находящееся вне конкуренции для приборов данного класса соотношение между стоимостью и техническими характеристиками:
- Два измерительных прибора в одном: тестовый ЭМП-приемник и анализатор спектра;
- Малые затраты на приобретение;
- Наилучшие ВЧ-характеристики среди приборов своего класса;
- Исчерпывающий набор измерительных функций и методов оценивания;
- Недорогие, легко подключаемые опции.
Интуитивно понятное управление, как у всех тестовых приемников компании Rohde&Schwarz:
- Настройки режима сканирования в понятном табличном представлении;
- Возможность одновременного измерения с помощью нескольких детекторов;
- Предварительно заданные коэффициенты антенн и предельные линии в соответствии с промышленными стандартами;
- Выборочный контроль критического уровня помех с помощью функций TUNE to MARKER и MARKER TRACK;
- Одновременное измерение с использованием до четырех детекторов;
- Отображение крупной столбчатой диаграммы при использовании функции удержания максимального значения MAX HOLD для более четкого представления измеренных значений.
Простота модернизации, большой набор интерфейсов:
- Подключение и работа с опциями без разборки прибора;
- Дополнительные интерфейсы, расширяющие возможности применения тестового приемника ESL (выход видео-сигнала, выход ПЧ, дистанционное управление цепями стабилизации импеданса линии).
Легкий и компактный, подходит для монтажа, обслуживания и штатной работы:
- Простота транспортировки благодаря компактным разме- рам и малому весу;
- Работа от внутренней перезаряжаемой батареи независимо от источника питания переменного тока (опция);
- Измерение мощности с помощью датчиков мощности R&S®NRP-Zxx.
Технические характеристики тестового приемника электромагнитных помех ESL3:
| Параметр | Значение | |
| ESL3 | ESL6 | |
| Диапазон частот | от 9 кГц до 3 ГГц | от 9 кГц до 6 ГГц |
| Точность воспроизведения частоты | 1 × 10-6 | |
| С опорным генератором R&S®FSL-B4 (OCXO) | 1 × 10-7 | |
| Время измерения | ||
| Режим приемника/сканирование (на шаг частоты) | выбор от 100 мкс до 100 с | |
| Режим анализатора/время развертки | выбор от 2,5 мс до 16000 с, нулевая полоса обзора – от 1 мкс до 16000 с | |
| Полоса разрешения (по уровню –3 дБ) | от 10 Гц до 10 МГц с кратностью шага 1/3 | |
| Полоса разрешения (по уровню –6 дБ) | 200 Гц, 9 кГц, 120 кГц, 1 МГц (импульсн.) | |
| Полоса видеофильтра | от 1 Гц до 10 МГц с кратностью шага 1/3 | |
| Уровень | ||
| Максимальный уровень радиосигнала (входное ослабление ≥ 10 дБ) | +30 дБмВт (= 1 Вт) | |
| Максимальная импульсная энергия | 10 мВт·с | |
| Максимальное импульсное напряжение | 150 В | |
| Точка пересечения третьего порядка (TOI) | тип. +18 дБмВт | |
| Точка компрессии по уровню 1 дБ | +5 дБмВт | |
| Средний уровень собственных шумов (DANL) (с полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем R&S®FSL-B22) | ||
| 9 кГц < f < 3 МГц | тип. –115 дБмВт | |
| f = 500 МГц | тип. –162 дБмВт | |
| f = 3 ГГц | тип. –158 дБмВт | |
| Детекторы | полож./отриц. пиковый, автопиковый, среднеквадратический, квазипиковый, усредняющий, отсчетов, усредняющий с постоянной времени прибора (среднее CISPR), среднеквадратического усреднения (CISPR RMS) | |
| Погрешность измерения уровня | f < 3 ГГц (< 0,5 дБ) f < 6 ГГц (< 0,8 дБ) |
|
| Следящий генератор | нет | |
| Основные технические характеристики | ||
| Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от +18 до +28 от 30 до 80 |
|
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % |
от 0 до +50 от 40 до 95 |
|
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -40 до +70 95 |
|
| Питание от сети переменного тока: - напряжение, В - частота, Гц |
от 100 до 240 от 50 до 400 |
|
| Потребляемая мощность, Вт, не более | 65 | |
| Напряжение питания постоянного тока с опцией R&S FSL-B30, В | от 10 до 28 | |
| Ток питания с опцией R&S FSL-B30, А | от 2 до 8 | |
| Время прогрева, мин | 30 | |
| Габаритные размеры (ширина×высота×глубина), мм | 409×158×465 | |
| Масса, кг, не более | 8 | |
Комплект поставки
| № | Наименование | Количество |
| 1 | Тестовый приемник электромагнитных помех ESL3 от 9 кГц до 3 ГГц | 1 |
| 2 | Сетевой шнур | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | Методика поверки | 1 |
