Короткое описание
Модульная платформа R&S®OSP, предназначенная для коммутации сигнальных линий между тестируемым устройством и контрольно-измерительным оборудованием, позволяет выполнять автоматизированные, а значит, высоко рентабельные измерения.
Платформа R&S®OSP ускоряет и упрощает процессы управления и коммутации радиочастотных сигналов. Расширяемый базовый блок и дополнительные модули открывают широкие возможности применения: от простой коммутации ВЧ-сигналов до объединения сложных систем для исследования электромагнитной совместимости.
Описание
- Компактность для экономии рабочего пространства
- Оптимальное конфигурирование путем выбора подходящих модулей коммутации и управления
- Технология Plug & Play упрощает установку
- Простота создания коммутационных конфигураций за счет интуитивно понятного меню управления
- Простая интеграция системы через интерфейс Ethernet
- Быстрый, прямой доступ к функциям при работе с прибором
- Блок расширения для наращивания дополнительных функций при необходимости

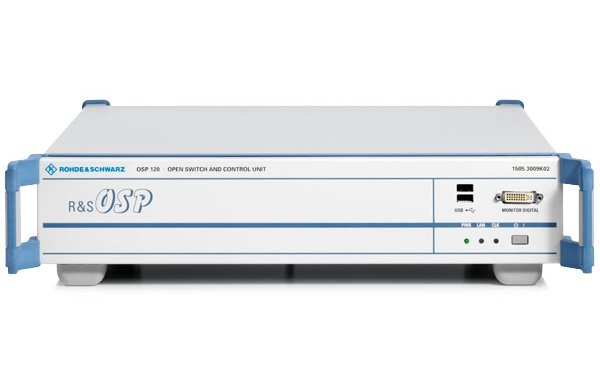

R&S®OSP120
Блок расширения для выполнения дополнительных или дистанционных задач коммутации и управления. Блок R&S®OSP150 может управляться по шине CAN с базового блока R&S®OSP120 или R&S®OSP130.
Особенности
Компактные и модульные
- Приборы платформы R&S®OSP устанавливаются в 19-дюймовый корпус высотой всего две единицы
- Блок расширения R&S®OSP150, управляемый по шине CAN, идеально подходит для сложной и дистанционной коммутации, а также обеспечивает последующее наращивание
Универсальные модули для широкой сферы применения
Слоты для установки модулей, расположенные на задней, а также передней (только для OSP120) панели R&S®OSP, позволяют настраивать прибор в соответствии с решаемой задачей с помощью различных модулей коммутации ВЧ-сигналов и модулей ввода/вывода.
Модули коммутации различаются типом коаксиальных разъемов, количеством встроенных реле и их выходов, типом исполнения реле (механические или полупроводниковые), диапазоном частот и допустимых мощностей, наличием или отсутствием согласующей нагрузки на неиспользованных контактах и другими параметрами.
Простая интеграция системы через интерфейс Ethernet
Интерфейс Ethernet блоков R&S®OSP120 и R&S®OSP130 позволяет быстро подключать его к измерительным приборам, ноутбукам или управляющим компьютерам систем тестирования, а также встраивать его в локальные сети на базе Ethernet.
Дистанционное управление по локальной сети
Блоками R&S®OSP120 и R&S®OSP130 можно управлять дистанционно с помощью прилагаемого программного обеспечения или прямо из прикладных программ.
Дружественная программа управления
- Программа для настройки коммутатора и управления платформой отличается интуитивно понятным интерфейсом
- Поддержка технологии «plug-and-play» позволяет автоматически распознавать текущую конфигурацию и подключенные модули расширения
- Состояния отдельных коммутаторов отображаются в графической форме и могут переключаться простым щелчком мыши на соответствующем значке
- Для управления маршрутом прохождения сигнала можно включать и выключать любое реле и каждый цифровой вход или выход
Каскадирование для выполнения сложных коммутации
Для выполнения сложных коммутаций или для последующего расширения к базовому блоку можно подключить несколько блоков расширения.Применение
Переключение между тестируемыми устройствами
Измерение радиочастотных характеристик на нескольких печатных платах с переключением нескольких ВЧ сигналов между отдельными тестируемыми устройствами.
Коммутация сигнального тракта в системах испытания электромагнитной совместимости
В системах испытания электромагнитной совместимости, например, для автоматического тестирования помехоустойчивости, во время каждого сканирования, в соответствии с выполняемым измерением, приходится переключать тракт прохождения сигнала и частотные диапазоны. Кроме того, для определения общей мощности необходимо переключать контрольные выходы (прямая и обратная мощность) соответствующих усилителей. Автоматизация этих операций с помощью платформы для ВЧ-коммутации и управления R&S®OSP и подходящего ПО для измерения электромагнитной совместимости, например R&S®EMC32, позволяет организовать недорогие, безошибочные и оптимизированные измерения. К тому же, ПО может автоматически создавать протоколы испытаний.
