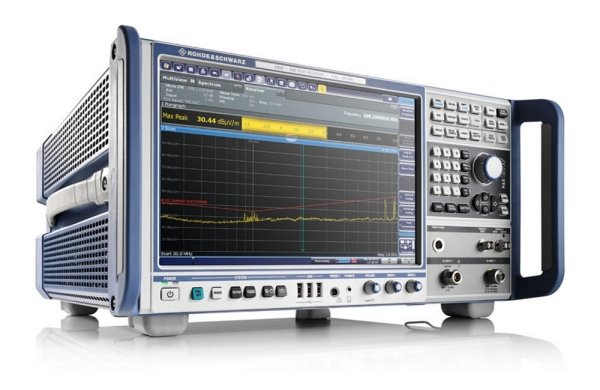

Тестовый приемник электромагнитных помех R&S ESW

Артикул: 1-362315

  • Измерительный приемник и анализатор сигналов / спектра в одном приборе;
  • Частотный диапазон от 2 Гц до 8/ 26,5 и 44 ГГц;
  • Наиболее широкий динамический диапазон и высочайшая точность для самых сложных сертификационных измерений;
  • Невероятно высокая скорость измерений, благодаря сканированию во временной области на основе БПФ;


Приемник R&S®ESW отвечает самым высоким требованиям сертификационных измерений согласно стандартам CISPR, EN, MIL STD 461, DO 160, FCC и т.д., а так же российским стандартам (ГОСТ, ГОСТ Р и ГОСТ РВ). Он обеспечивает возможность максимально быстрого определения и анализа различных спектров электромагнитных помех, благодаря сканированию во временной области, основанному на БПФ.

Описание

  1. Измерительный приемник и анализатор сигналов / спектра в одном приборе;
  2. Частотный диапазон от 2 Гц до 8/ 26,5 и 44 ГГц;
  3. Наиболее широкий динамический диапазон и высочайшая точность для самых сложных сертификационных измерений;
  4. Невероятно высокая скорость измерений, благодаря сканированию во временной области на основе БПФ;
  5. Фильтры предварительной селекции с подключаемыми высокочастотными и узкополосными режекторными фильтрами;
  6. Анализ спектра в режиме реального времени с шириной полосы анализа 80 МГц и функцией спектрограммы;
  7. Мультиоконный режим отображения различных измерений на одном экране (MultiView) для наглядности и удобства.

Технические характеристики

Диапазон частот

R&S®ESW8

от 2 Гц до 8 ГГц

R&S®ESW26

от 2 Гц до 26,5 ГГц

R&S®ESW44

от 2 Гц до 44 ГГц

Предел допускаемой основной относительной погрешности частоты опорного генератора

стандартно

  +/- 1 x 10–7

Опция R&S®ESW-B4

+/- 3 x 10–8

Полосы пропускания

По уровню  -3 дБ

от 1 Гц до 10 МГц

По уровню  -6 дБ (ЭМС-фильтры)

10 Гц, 100 Гц, 200 Гц, 1 кГц, 9 кГц, 10 кГц, 100 кГц, 120 кГц, 1 МГц, 10 МГц

Типы детекторов

Режим приемника

макс. пик, мин. пик, квазипиковый, среднеквадратичный; среднего значения; среднего значения с заданной постоянной времени (CISPR среднего значения), среднеквадратического значения с усреднением  (CISPR среднеквадратического значения)

Измерительные функции APD (функция распределения вероятности амплитуд)

Минимальное значение измеряемой  вероятности

10-7

максимальное время регистрации (измерения)

120 с

Диапазон регистрации (-6 дБ)

200 Гц, 9 кГц, 120 кГц, 1 МГц

 Точка пересечения 3-го порядка (TOI)

ВЧ ослабление= 0 дБ,
уровень 2 x -15 дБм,
Δf > 5 x полоса разрешения, предварительная селекция выключена, предусилитель выключен

10 МГц ≤ fin < 1 ГГЦ > +20 дБм,
тип. 25 дБм

Точка компрессии 1 дБ

Ослабление ВЧ 0 дБ,
преселектор и предусилитель ВЧ выключены

fin ≤ 3 ГГЦ, +15 дБм (ном.)

Фильтр предварительной селекции





Статус

Режим приемника

всегда включен



Режим анализатора

вкл/ выкл (по выбору)

Количество фильтров предварительной селекции



21 фильтр

Предусилитель

подключаемый



от 1 кГц до 8 ГГц

20 дБ (ном.)

от 150 кГц до 44 ГГц

30 дБ (ном.)

Отображаемый средний
уровень шумов
(DANL)

R&S®ESW8 (режим приемника, ослабление ВЧ 0 дБ, нагрузка 50 Ом, логарифм. масштабирование, ширина полосы разрешения 1 кГц, ширина видео  полосы 1 Гц, преселекция вкл., предусилитель вкл.)

1 МГц ≤ f < 1 ГГц

< –165 дБм (тип. –168 дБм)

Режим приемника





Сканирование во временной области

CISPR полоса B, от 150 кГц до 30 МГц, полоса разрешения 9 кГц, время измерения 100 мс, пиковый детектор

110 мс (суммарное время измерения)

CISPR полоса B, от 150 кГц до 30 МГц,
полоса разрешения  9 кГц, время измерения 1 с, квазипиковые детектор и детектор усреднения CISPR

2 с (суммарное время измерения)

CISPR полоса C/D, от 30 МГц до 1000 МГЦ,
полоса разрешения  120 кГц, время измерения  10 мс, пиковый детектор

620 мс (суммарное время измерения)

CISPR полоса C/D, от 30 МГц до 1000 МГЦ, полоса разрешения  9 кГц, время измерения 10 мс, пиковый детектор

840 мс (суммарное время измерения)

CISPR полоса C/D, от 30 МГц до 1000 МГЦ, полоса разрешения  120 кГц, время измерения  1 с, квазипиковый детектор

80 с (суммарное время измерения)

Суммарная погрешность измерений





Преселекция выключена

10 МГЦ< f ≤ 3,6 ГГц

0,27 дБ

Вес нетто без опций (ном.)

R&S®ESW8

20,6 кг

R&S®ESW26

22,1 кг

R&S®ESW44

25,2 кг
