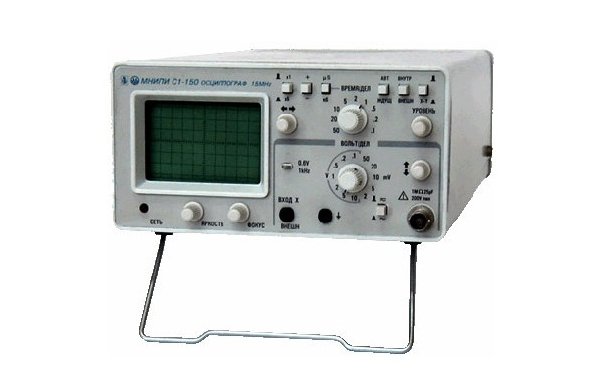

Осциллограф С1-150
С1-150 - сервисный аналоговый осциллограф, предназначен для исследования электрических сигналов в полосе пропускания 0-15 МГц путем визуального наблюдения на экране электронно- лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана. Предназначен для оперативного ремонта бытовой радиоэлектронной техники, решения несложных задач производства и использования в учебных и любительских целях.
Основные данные С1-150
Вертикальное отклонение
• Полоса пропускания 0-15 МГц
• Коэффициенты отклонения 2 мВ/дел-10В/дел (шаг 1-2-5)
• Погрешность установки ±5%
• Время нарастания ПХ ≤ 24 нс
• Входной импеданс 1 МОм/25 пф (с делителем 1:10 10 МОм/15 пФ)
• Входное напряжение:
с открытым входом ≤ 90 В
с закрытым входом ≤ 200 В
с делителем 1:10 ≤ 250 В
Горизонтальное отклонение
• Коэффициенты развёртки 0,1 мкс/дел-50 мс/дел (шаг 1-2-5)
• Погрешность установки ± 5% , с растяжкой ±7%
• Растяжка развёртки x 5
• Режимы развёртки автоколебательный, ждущий
• Синхронизация
• Источники внутренний, внешний
• Внешняя синхронизация 10 Гц-15 МГц, 0,2-10 В
• Режим X-Y в полосе 100 кГц, коэф. отклонения 300 мВ/дел
• Встроенный калибратор
меандр: частота (1000 ±15) Гц, амплитуда (0,6 ±0,009) В
