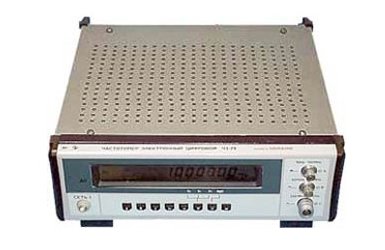

Частотомер Ч3-79
Частотомер ЧЗ-79 предназначен для автоматического измерения частоты непрерывных гармонических (НГ) сигналов в диапазоне частот от 10 Гц до 18 ГГц. Прибор ЧЗ-79 применяется при разработке, производстве и эксплуатации различного радиоэлектронного оборудования, в том числе и бытового назначения.
Особенности частотомера Ч3-79:
Прибор ЧЗ-79 обладает возможностью работы с каналом общего пользования (коп) и в информационно-измерительных системах (ИИС).
Прибор ЧЗ-79 обеспечивает самодиагностирование и возможность автоматизированного контроля его узлов на системе отладки 1018 или аналогичной ей.
Технические характеристики частотомера Ч3-79:
Параметры Значения
Диапазон измеряемых частот От 10 Гц до 18 ГГц
Разрешающая способность 0,1; 1; 10; 100 Гц; 1 КГц
Диапазон частот измеряемых сигналов перекрывается тремя поддиапазонами От 10 Гц до 100 МГц; вход "А"
От 50 до 250 МГц; вход "В"
От 250 МГц до 18 ГГц; вход "С"
Перекрытие по частоте между поддиапазонами Не менее 1%
Уровни входных сигналов: От 0,02 до 3 В в диапазоне частот от 10 Гц до 10 МГц
От 0,05 до 1 В в диапазоне частот от 10 до 250 МГц
От 0,05 до 5 МВт в диапазоне частот от 0,25 до 12 ГГц
От 0,06 до 5 МВт в диапазоне частот от 12 до 18 ГГЦ
Разрешающая способность Вход А: 0,1Гц/ 1 Гц/ 10 Гц /100 Гц/ 1кГц
Входы В, С: 1 Гц/ 10 Гц /100 Гц/ 1кГц
Стабильность генератора опорной частоты ± 1х10-6 за 12 месяцев
Номинальное значение частоты внутреннего опорного генератора 5 МГц
Общие характеристики частотомера Ч3-79:
Температура окружающего воздуха От 0 до 50ОС
Относительная влажность воздуха 90% при температуре 25ОС
Атмосферное давление От 537 до 800 мм рт. ст
Время непрерывной работы Не менее 8 ч
Время прогрева 1 ч с момента включения
Напряжение питающей сети (220 ±22)В частотой (50±0,2) Гц
Потребляемая мощность 60 ВА
Габариты 307 х 115 х 312 мм
Масса 7 кг
