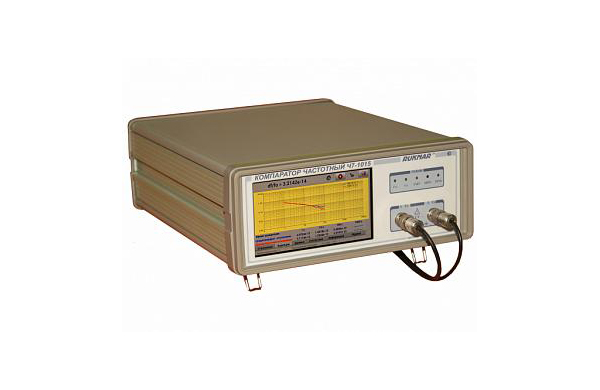

Компаратор частотный Ч7-1015 предназначен для измерения относительной разности частот прецизионных кварцевых генераторов и рубидиевых стандартов частоты, вычисления их основных метрологических характеристик с отображением процесса и результатов измерений на экране прибора и (или) на экране внешнего персонального компьютера (ПК).
Из-за своей простоты в эксплуатации и надежности прибор находит широкое применение в метрологических центрах, измерительных лабораториях, на рабочих местах разработчиков РЭА.
В память компаратора Ч7-1015 заложена информация об основных технических характеристиках отечественных и зарубежных рубидиевых стандартов частоты, представленных на российском рынке, что значительно упрощает процесс поверки приборов в поверочных лабораториях.
Прибор имеет интерфейс связи с внешним персональным компьютером USB 2.0 и прикладное программное обеспечение для внешнего ПК.
Компаратор Ч7-1015 имеет возможность дистанционного управления всеми режимами работы через потоковый сокет протокола TCP и может работать в составе автоматизированной системы.
Номинальное значение частоты опорного сигнала: 5 МГц, 10 МГц
Номинальное значение частоты исследуемого сигнала: 1 МГц; 2,048 МГц; 5 МГц; 10 МГц; 10,24 МГц
Максимальное отклонение частоты входных сигналов от номинального значения в пределах ± 1 Гц
Напряжение входных сигналов на нагрузке 50 Ом в пределах от 0,4 до 1,2 В
Погрешность определения среднеквадратического относительного отклонения частоты, отн. ед., не более
для сигнала с частотой 10 МГц
- за интервал времени измерения 1 с 8Е-13
- за интервал времени измерения 10 с 2Е-13
- за интервал времени измерения 100 с 5Е-14
- за интервал времени измерения 1000 с 2Е-14
- за интервал времени измерения 3600 с 1Е-14
- за интервал времени измерения 1 сутки 2Е-15
для сигнала с частотой 5 МГц
- за интервал времени измерения 1 с 1,2Е-12
- за интервал времени измерения 10 с 3Е-13
- за интервал времени измерения 100 с 7Е-14
- за интервал времени измерения 1000 с 2Е-14
- за интервал времени измерения 3600 с 1Е-14
- за интервал времени измерения 1 сутки 2Е-15
для сигнала с частотами 1 МГц, 2,048 МГц и 10,24 МГц
- за интервал времени измерения 1 с 5Е-12
- за интервал времени измерения 10 с 1Е-12
- за интервал времени измерения 100 с 3Е-13
6. Напряжение питания ~ 220 В; 50 Гц
7. Потребляемая мощность не более 30 В·А
8. Габаритные размеры (длина×ширина×высота) не более 330x255x110 мм
9. Масса не более 3,1 кг
