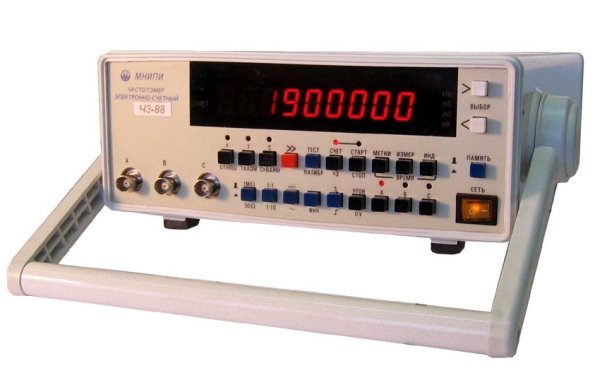

Частотомер Ч3-88
Частотомер электронно-счетный Ч3-88 - предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, интервалов времени, скважности импульсов, отношения частот электрических сигналов, счета числа импульсов, выдачи сигналов опорной частоты.
Особенности частотомера Ч3-88:
Измерение по входам А, С частоты, периода, интервалов времени, длительности импульсов с усреднением и с использованием внешнего генератора меток, счет числа импульсов
Измерение частоты по входу В
Измерение отношения частот – каналов А/С, С/А, В/С
ФНЧ, встроенный аттенюатор, индикатор – девять десятичных разрядов
Запуск процесса измерений - однократный, внутренний, внешний или программный
Работа от внешнего опорного генератора
Интерфейс RS-232.
Технические характеристики частотомера Ч3-88:
Параметры Значения
Диапазон измерения частот по входам «А», «С»
Форма измеряемых сигналов Синусоидальная и импульсная любой полярности
Диапазон измеряемых частот 0,01 Гц - 200 МГц
Уровень входных сигналов:
- Синусоидальных (эффективное значение) 0,02 - 10 В
- Импульсных 0,05 - 10 В
Диапазон измерения частот по входу «В»
Форма измеряемых сигналов Синусоидальная
Диапазон измеряемых частот 100 – 2 500 МГц
Уровень входных сигналов:
- В диапазоне частот 100 – 1 200 МГц 0,03 – 1 В
- В диапазоне частот 1 200 – 2 500 МГц 0,03 – 20 мВ
Время счета при измерении частоты
По входам А, С 1, 10, 102, 103, 104 мс
По входу В 16•1, 16•10, 16•102, 16•103, 16•104 мс
Диапазон измерения периода сигналов по входам «А», «С»
Для синусоидального сигнала 5 – 100 с (200 МГц – 0,01 Гц)
Для импульсного сигнала 10 – 100 с (100 МГц – 0,01 Гц)
Уровень входных сигналов (вход 1 МОм):
- Для синусоидального сигнала 0,02 – 10 В
- Для импульсного сигнала 0,05 – 10 В
Измерение отношения частот
В диапазоне отношения частот 1,0001 – 999999999 Каналов А/С и каналов С/А
В диапазоне отношения частот 1,5 – 999999999 Каналов В/С
Встроенный опорный генератор
Тип Кварцевый, термостатированный
Номинальное значение частоты 5 МГц
Нестабильность частоты ±5*10-8 за 30 суток, ±1*10-7 за 12 месяцев
Общие характеристики частотомера Ч3-88:
Число усредняемых периодов входного сигнала 1, 10, 100, 1 000, 10 000
Период меток времени 10-7, 10-6, 10-5, 10-4, 10-3
Диапазон измерения длительности импульсов по входам А, С 1мкс – 100 с
Измерение длительности импульсов с усреднением 10, 100, 1000, 10000 или с использованием внешнего генератора меток
Диапазон измерения интервала времени по входам А, С между фронтами импульсов «Старт» и «Стоп» 1 – 100 с
Диапазон измерения скважности импульсного сигнала по входам А, С 1,000001 – 999999999
Интерфейс RS-232C
Формат индикации 9 разрядов
Питание (230±23) В, (50/60±1) Гц
Потребляемая мощность 50 В · А
Рабочая температура -10°С — +50°С
Габариты 285х106х345 мм
Масса 4 кг
