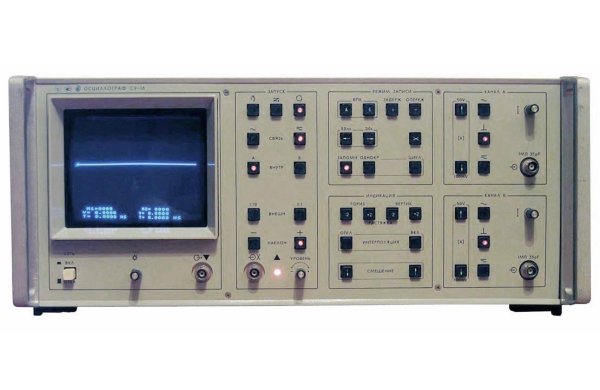

Осциллограф С9-16

Артикул: 1-16975

С9-16 предназначен для всестороннего оперативного анализа однократных и повторяющихся сигналов.
Принцип действия осциллографа С9-16 основан на предварительном усилении входных сигналов, преобразовании усиленных сигналов в цифровую форму, запоминании цифровых данных с последующей обработкой и анализом, проводимым 8-разрядным микропроцессором, с выдачей данных и результатов измерения на ЭЛТ.
Осциллограф С9-16 обеспечивает измерение напряжений (эффективных и средних значений) на любом участке, и размаха сигнала, напряжений между произвольными точками сигнала, временного интервала сигнала, нахождение локальных максимальных и минимальных значений сигналов, обработку и анализ сигналов по специальным алгоритмам и формулам без использования машин и символических языков программирования.



Осциллограф С9-16

С9-16 предназначен для всестороннего оперативного анализа однократных и повторяющихся сигналов.
Принцип действия осциллографа С9-16 основан на предварительном усилении входных сигналов, преобразовании усиленных сигналов в цифровую форму, запоминании цифровых данных с последующей обработкой и анализом, проводимым 8-разрядным микропроцессором, с выдачей данных и результатов измерения на ЭЛТ.
Осциллограф С9-16 обеспечивает измерение напряжений (эффективных и средних значений) на любом участке, и размаха сигнала, напряжений между произвольными точками сигнала, временного интервала сигнала, нахождение локальных максимальных и минимальных значений сигналов, обработку и анализ сигналов по специальным алгоритмам и формулам без использования машин и символических языков программирования.

Технические характеристики

Параметр Значение
Полоса пропускания  5 МГц
Количество входных каналов  2
Уровень входного сигнала 0,1-50 В
Емкость памяти 4096 байт
Разрешающая способность 0,004 поддиапазона входного сигнала
Период дискретизации 5*10-8-20 с
Пределы основной погрешности измерения, %  - напряжений ±1,5
 - временых интервалов ±0,2
Потребляемая мощность 350 В*А
Габариты 480х200х555 мм
Масса 30 кг
