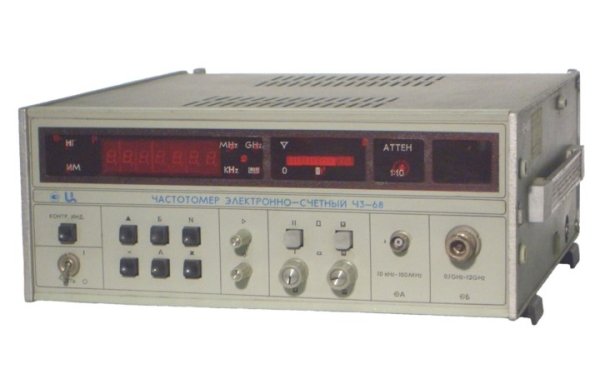

Частотомер Ч3-68
Частотомер Ч3-68, обладающий широким диапазоном измеряемых частот, является малогабаритным прибором, предназначенным для работы в жёстких условиях эксплуатации. Основная область применения: настройка, калибровка, испытания различного рода, приёмопередающих трактов, фильтров, генераторов, для настройки систем связи и других устройств.
Особенности частотомера Ч3-68:
Встроенный микропроцессорный контроллер
Автоматизированное определение номера гармоники
Вычисление непосредственного значения измеряемой частоты с индикацией его на цифровом табло прибора.
Высокая точность измерения сигналов низкой частоты - 7 разрядов за 1 с
Жесткие условия эксплуатации
Технические характеристики частотомера Ч3-68:
Параметры Значения
Канал А Канал Б
Диапазон измеряемых частот 0.01…100 МГц 0.1…12 ГГц
Уровень входного сигнала 0.01…10 В 0.1…5 мВт
Входной импеданс 1 МОм/ 25 пФ 50 Ом
Опорный кварцевый генератор
Номинальное значение частоты 5 МГц
Диапазон коррекции частоты ≥ 2,5*10-6 в каждую сторону от минимального значения
Относительная погрешность по частоте в пределах За 30 суток ±5*10-7
За 12 месяцев ±2*10-6
Относительное изменение частоты при изменении температуры на 1° С Впределах ±1,6*10-9
Общие характеристики частотомера Ч3-68:
Питание 220 В / 50 Гц, 220 и 115 В / 400 Гц
Потребляемая мощность 60 В•А
Габариты 330 × 196 × 356 мм
Масса 9 кг
