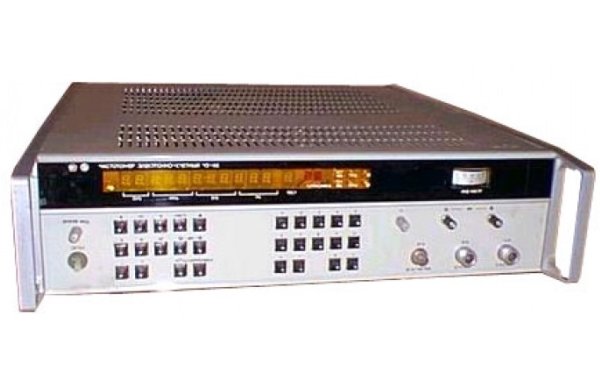

Частотомер Ч3-66
Частотомер Ч3-66 предназначен для автоматического измерения частоты непрерывных синусоидальных сигналов и полуавтоматического измерения среднего значения несущей частоты импульсно-модулированных сигналов. Наиболее эффективно применение Ч3-66 в метрологических органах при проверке частотных параметров генераторов сигналов, в составе ИИС на основе цифровых измерительных приборов общего применения для измерения частоты и обработки результатов измерения по установленной программе, для контроля частот гетеродинов радиоприемных устройств.
Особенности частотомера Ч3-66:
Расширенные функциональные возможности (измерение нестабильности, измерение среднего значения, калькуляторный режим)
Более высокие метрологические характеристики
Повышенная эффективность и надежность результатов измерений
Сопрягаемость с ЭВМ и возможность работы в составе ИИС 3 выхода
Технические характеристики частотомера Ч3-66:
• Диапазон частот измеряемых НК
- вход А 10 Гц-100 МГц
- вход Б 0,1-2 ГГц
- вход В 2-37,5 ГГц
• Диапазон частот по входу В перекрывается четырьмя выносными смесителями коаксиальным (7/3,04 мм) волноводными (16X8; 11X5,5; 7,2X3,4 мм)
• Минимальный уровень входных сигналов
- вход А 0,05 В
- вход Б 0,02 мВт
- вход В 0,02-0,1 мВт
• Пределы допускаемой относительной погрешности измерения частоты НГ сигналов ±бо+ [1/(fx*tсч)] где бо - относительная погрешность по частоте опорного генератора
• Диапазон частот измеряемых ИМ сигналов
- вход Б 0,1-2 ГГц
- вход В 2-37,5 ГГц
• Минимальный уровень мощности в импульсе входных ИМ сигналов
- вход Б 0,1 мВт
- вход В 0,1-0,2 мВт
• Абсолютная погрешность измерения несущей частоты ИМ сигналов
- 100 кГц при 0,3 < ти < 1 мкс
- 50 кГц при 1 < ти - 10 кГц при ти > 10 мкc
• Общие характеристики частотомера Ч3-66:
• Питание 220 В, 50 Гц; 115 В, 400 Гц
• Потребляемая мощность 120 В*А
• Габариты 488X133X555 мм
• Масса 20 кг
