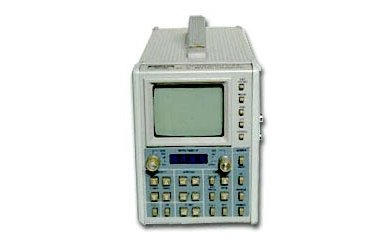

Осциллограф С1-155
Основные технические характеристики прибора C1-155:
• Число каналов 1
• Рабочая часть экрана: по вертикали 58 мм (8 делений)
по горизонтали 70 мм (10 делений)
• Запись и индикация не менее 2000 точек
• Коэффициент отклонения с шагом 1-2-5 от 10 мВ/дел до 5 В/дел
• Коэффициент развертки с шагом 1-2-5 от 10 нс/дел до 2 с/дел
• Параметры переходной характеристики:
время нарастания не более 7 нc
время установления не более 35 нc
выброс не более 5 %
неравномерность вершины не более ±2 %
• Диапазон амплитуд входных сигналов от 10 мВ до 200 В
• Входное активное сопротивление (50±2,5) Ом; (1±0,05) МОм
• Входное сопротивление с пробником 1:10 (1±0,01) МОм
• Входная емкость не более 35 пФ
• Входная емкость с пробником 1:10 не более 15 пФ
• Основная погрешность измерения: напряжения не более ±2 %
временных интервалов
:при коэффициенте развертки от 10 нс/дел до 50 мкс/дел не более ±2 %
при коэффициенте развертки от 0,1 мс/дел до 2 с/дел не более +0,3 %
• Запуск развертки записи:
внешний 1:1,1:10
внутренний от сети или канала
• Мультиметр обеспечивает:
измерение постоянного напряжения от 0,1 мВ до 500 В
измерение электрического сопротивления от 0,1 Oм до 2,0 МОм
измерение силы постоянного тока от 0,1 мА до 200 мА
погрешность измерения 11,1, В не более ±1 %
• Питание от сети 50 Гц напряжением (220+22) В
• Потребляемая мощность не более 50 ВхА
• Масса не более 8 кг
• Габаритные размеры 151x209x395 мм
• Рабочий диапазон температур от минус 10 до плюс 50 °С
• Время непрерывной работы 16 ч
• Наработка на отказ не менее 16000 ч
• Срок службы не менее 12 лет
• Технический ресурс не менее 10000 ч
