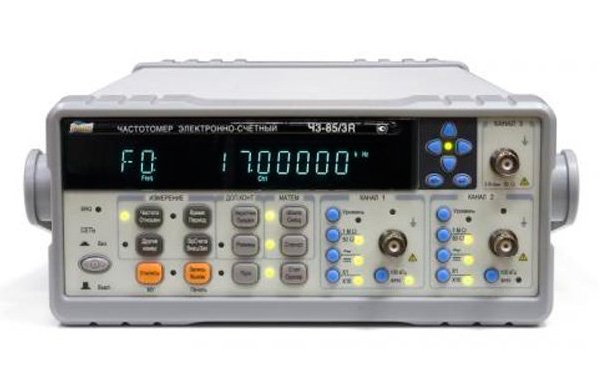

Частотомер Ч3-85
Высокопроизводительные частотомеры Ч3-85 и Ч3-85/3 предназначены для измерения частоты в диапазоне до 9ГГц, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счета импульсов.
Особенности частотомеров Ч3-85,Ч3-85/3:
Погрешность ОГ: 1х10-7
Измерение частоты, периода, временного интервала, отношения частот, фазового сдвига между сигналами, длительности и скважности импульсов, счет импульсов
4 математических функции для частотных измерений
Статистика для частотных измерений (среднее, минимум, максимум, относительные значения, СКО, девиация Аллана)
Автоматический допусковый контроль для частотных измерений
Высокое разрешение (9 разрядов/ секунда)
Память: 9 различных профилей настроек
Интерфейс RS-232C и LPT
Опции: №3-6 (1,5 / 2,5 / 3 / 9 ГГц), GPIB (КОП)
Технические характеристики частотомеров Ч3-85,Ч3-85/3:
Параметры Значения
Каналы 1,2
Диапазон частот 0,14 мГц – 150 МГц (каналы 1, 2)
Диаапазон периодов 7 нс – 7000с
Диапазон временных интервалов 20 нс – 7000 с
Фазовый сдвиг 0 - 3600
Длительность импульсов >20 нс при периоде следования не более 100 с
Скважность 1 – 99 % при периоде следования не более 100 с
Счет импульсов 0 – 1×1012
Канал 3
Диапазон частот 100 МГц – 500 МГц
Параметры входа
Входное сопротивление 1 МОм //45 пФ и 50 Ом (каналы 1 и 2)
Входное напряжение Диапазон частот до 100 МГц: 30 мВ – 1,5 В
Диапазон частот 100 МГц – 1,5 ГГц : 50 мВ – 1,5 В
Диапазон частот 1,5 ГГц – 9 ГГц: 30 мВ – 1 В
Связь по входу Каналы 1 и 2: открытый и закрытый вход
Канал 3: закрытый вход, 50 Ом
Погрешность
Погрешность опорного генератора ± 1 x 10-7
Разрешение по частоте 9 разрядов (время счета - секунда)
Общие характеристики частотомеров Ч3-85,Ч3-85/3:
Разрядность индикатора Максимально 12
Интерфейс RS-232C
Опции Расширения частотного диапазона 1,5 - 9 ГГц (опции №3 - 6)
Интерфейс GPIB (КОП)
Напряжение питания 115 / 230 В; 50 / 60 Гц
Габариты 255 × 100 × 370 мм
Масса 2 кг
