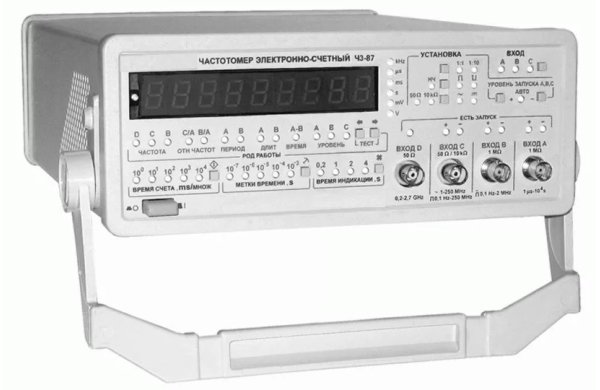

Частотомер Ч3-87
Частотомер Ч3-87 предназначен для измерения частоты и периода синусоидальных и импульсных сигналов, измерения длительности импульсов, измерения интервалов времени между сигналами, измерение отношения частот сигналов, выдачи сигнала опорной частоты, выдачи информации о результатах измерений в ПЭВМ и управление от ПЭВМ. Наличие 9-ти разрядного светодиодного индикатора с гашением незначащих нулей позволяет эксплуатировать прибор в условиях низкой освещенности. Наличие интерфейса RS-232C позволяет использовать прибор в составе информационно-измерительных систем.
Встроенный микроконтроллер производит следующие сервисные функции:
измерение временных интервалов между двумя синхронизированными сигналами, поступающими на входы А, В в диапазоне от 1 мкс до 10000 с.;
измерение отношения частот в широком диапазоне частот.
Имеется возможность использования сигнала внутренней опорной частоты 5 МГц для внешних устройств.
Имеется возможность использования внешнего сигнала опорной частоты вместо внутреннего.
Технические характеристики
Канал А
Диапазон измеряемых периодов 1 мкс-10000 с.
Диапазон измеряемых длительностей 1 мкс-10000 с.
Входное сопротивление 1 МОм.
Уровень входного синусоидального сигнала 30 мВ-100 В.
Уровень входного импульсного сигнала 0,1 В-100 В.
Канал В
Диапазон измеряемых частот 0,1 Гц-2 МГц.
Уровень входного синусоидального сигнала 10 мВ-100 В.
Уровень входного импульсного сигнала 0,1 В-100 В.
Диапазон измеряемых периодов 1 мкс-10000 с.
Уровень входного синусоидального сигнала 30 мВ-100 В.
Уровень входного импульсного сигнала 0,1 В-100 В.
Диапазон измеряемых длительностей 1 мкс-10000 с.
Уровень входного импульсного сигнала 0,1 В-100 В.
Входное сопротивление 1 МОм.
Входная емкость 50 пФ.
Канал С
Диапазон измеряемых частот 1-250 МГц.
Уровень входного синусоидального сигнала 30 мВ-10 В.
Уровень входного импульсного сигнала 0,1 В-10 В.
Входное сопротивление 10 кОм.
Входная емкость 30 пФ.
Канал D
Диапазон измеряемых частот 220-2700 МГц.
Уровень входного сигнала в диапазоне 220-1000 МГц 30 мВ-1 В.
Уровень входного сигнала в диапазоне 1-2,7 ГГц 0,02-20 мВт.
Входное сопротивление 50 Ом.
Встроенный опорный генератор
Частота 5 МГц.
Изменение частоты в рабочих условиях 2,5х10-8.
