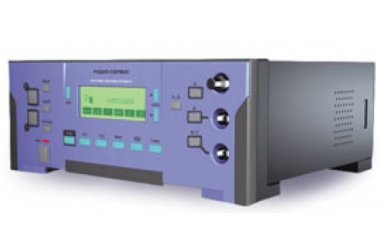

Частотомер Ч3-83
Частотомеры электронно-счетные Ч3-83 и Ч3-83/1 - современные высокоточные лабораторные приборы. Частотомеры Ч3-83 и Ч3-83/1 предназначены для измерения частоты и периода синусоидальных сигналов, а так же длительности импульса, частоты и периода следования импульсных сигналов.Измерение проводится по трем каналам частотомера, два из которых имеют одинаковый частотный диапазон, что позволяет одновременно работать с двумя источниками сигнала и вычислять их соотношения. Кроме того, частотомер измеряет уход частоты (как мгновенный, так и максимальный) за период измерения, длительность и скважность импульсов, подсчитывает количество импульсов за период измерения, а также служит для выдачи высокостабильного сигнала опорной частоты.
Особенности частотомеров Ч3-83,Ч3-83/1:
Термостабилизированный опорный генератор обеспечивает высокую точность измерений
Высокоинформативный графический дисплей и интуитивно понятные органы управления существенно облегчают работу с прибором
Встроенный интерфейс RS232C
Поставляемое с частотомером программное обеспечение позволяет с его помощью создавать массивы данных для последующего анализа
Технические характеристики частотомеров Ч3-83,Ч3-83/1:
Параметры Значения
Ч3-83 Ч3-83/1
Опорный генератор
Выходная частота 5 МГц
Стабильность поддержания частоты сутки/год 2х10-9 / 2х10-7 5х10-6 / 1х10-5
Выходной сигнал Fопорной 5МГц (на нагр. 50Ом) 0,5 - 1,5 В
Напряжение внешнего источника Fопорной 0,5 - 3 В
Время установления рабочего режима 15 мин
Измерение частоты
Диапазон частот (входы А и Б) 0,1 Гц - 200 МГц
Напряжение входного сигнала, СКЗ 0,03 - 10 В
Диапазон частот (вход В) 100 - 2400 МГц
Мощность входного сигнала 0,03 - 60 мВт
Измерение периода (вход А)
Усредненный период 5 нс - 10 с
Единичный период 0,1 мкс - 100 с
Измерение параметров импульсов (вход А)
Длительность импульса 0,1 мкс - 100 с
Скважность импульса Fследования < 5 МГц
Емкость счетчика числа импульсов 232
Общие характеристики частотомеров Ч3-83,Ч3-83/1:
Время счета Входы А и Б: 0,1; 1; 10 с
ВходВ: 0,2; 2; 20 с
Входной импеданс Входы А и Б 1 МОм и 50 Ом / 50 пФ ±10%
Вход В 50 Ом
ФНЧ по входам А и Б До 1 МГц
Интерфейс RS232С
Питание 220 ±22 В / 50 ±1 Гц
Потребляемая мощность 25 Вт
Габариты 295 х 110 х 220 мм
Масса 3 кг
