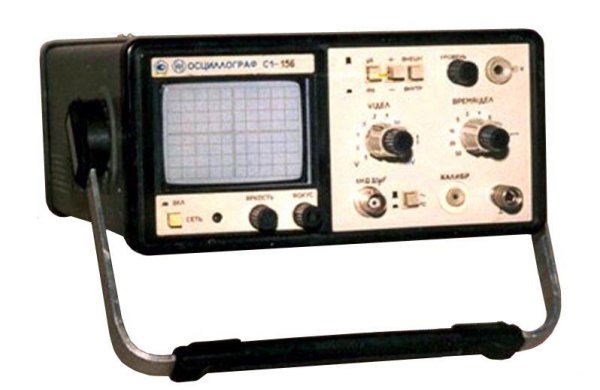

Осциллограф С1-156
Осциллограф портативный C1-156 с полосой пропускания до 10 МГц предназначен для исследования формы электрических сигналов в реальном масштабе времени в диапазоне напряжений от 5 мВ до 5 В, в диапазоне длительностей от 120 нс до 0,5 с.
Осциллограф C1-156 имеет высокую точность измерения, малую потребляемую мощность, малые габаритные размеры и массу. Наличие делителя 1:10 обеспечивает входное сопротивление 10 МОм и расширяет диапазон измеряемых напряжений до 250 В.
Основные данные С1-156
Вертикальное отклонение
• Число каналов 1
• Полоса пропускания (0 - 10) МГц
• Коэффициент отклонения 5 мВ/дел - 5 В/дел (ряд 1-2-5)
основная погрешность ±5%
погрешность с делителем 1:10 ±7%
• Максимально допустимое суммарное значение постоянного и переменного напряжения:
на закрытом и открытом входах 250 В
эффективное значение 100 В
при переменной составляющей 25 В
• Время нарастания ПХ 35 нс
• Входной импеданс:
непосредственный вход 1 MОм/20 пФ
с делителем 1:10 10 MОм/15 пФ
Горизонтальное отклонение
• Режим работы: автоколебательный
• Коэффициент развертки 50 нс/дел - 50 мс/дел
основная погрешность ±5%
• Синхронизация:
диапазон частот 20 Гц - 10 МГц
амплитуда внешней синхронизации (0,5 - 5,0) В
• Калибратор
• Форма: меандр
• Амплитуда (0,6 ± 0,006) В
• Частота (1 ± 0,01) кГц
