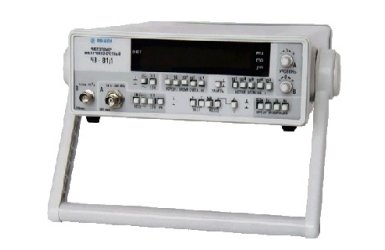

Частотомер Ч3-81
Частотомеры электронно-счетные Ч3-81 и Ч3-81/1 предназначены для измерения частоты или единичного и усредненного периода синусоидальных и импульсных сигналов, а так же для измерения длительности импульсов и отношения частот, при гарантированной погрешности измерений до 10-7 за год.
Особенности частотомера Ч3-81:
Погрешность задания опорной частоты 10-7 за 12 месяцев, 2,5*10-7 за 10 лет
Ч3-81 три канала (А, В, С), диапазон 0,1 Гц - 2,5 ГГц
Ч3-81/1 два канала (А, В), диапазон 0,1 Гц - 200 МГц
8-ми разрядное табло
Интерфейс RS-232С
Технические характеристики частотомера Ч3-81:
Параметры Значения
Вход "А"
Вид измерений Частота, отношение частот
Форма измеряемых сигналов Синусоидальная и импульсная любой полярности
Диапазон измеряемых частот 10 Гц-200 МГц
Уровень входных сигналов
Синусоидальных (эффективное значение) 30мВ-10В
Импульсных ±100 мВ- ±10В
Отношение частот Вход А/Вход В
Входное сопротивление 1 МОм/50 Ом
Входная емкость Не более 50 пФ
Вход В
Вид измерений Период, длительность, отношение частот
Форма измеряемых сигналов Синусоидальная и импульсная любой полярности
Единичный и усредненный периоды сигналов
Диапазон измеряемых периодов 1 мкс-10000 с
Синусоидальных (эффективное значение) 0.03-10 В
Импульсных ± (0,1-30)В
Число усредненных периодов (множитель периода) 1, 10, 102, 103, 104
Период тактовой частоты 10-7, 10-6, 10-5, 10-4, 10-3 с
Длительность импульсов
Диапазон 1мкс-10000 с
Уровень входных скандалов ± (0,1-30)В
Отношение частот Вход А/Вход В
Входное сопротивление 1 МОм
Входная емкость Не более 50 пФ
Вход "С" (только для Ч3-81)
Вид измерений Частота
Форма измеряемых сигналов Синусоидальная
Диапазон измеряемых частот 0,2-2,5 ГГц
Уровень входных сигналов
Синусоидальных (эффективное значение) 30мВ-1В (0,2-1)ГГц
0,02-20мВт (1-2,5)ГГц
Встроенный опорный генератор
Относительная погрешность по частоте + 1x10-7 за 12 месяцев, ±7,5x10-9 за сутки
Температурный уход частоты ±2,5*10-8 (+5°С...+40°С)
Вариация Аллана ±2,5*10-11 за 1 сек
Общие характеристики частотомера Ч3-81:
Интерфейс RS-232C
Формат индикации 8 разрядов
Питание (220±22) В, (50±1) Гц
Потребляемая мощность 20 В · А
Рабочая температура 5°С - 40°С
Габариты 262х88х296 мм
Масса 3 кг
