Осциллограф С1-154

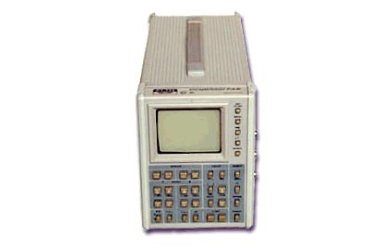

Портативный осциллограф С1-154 предназначен для визуального наблюдения, запоминания в цифровой форме и измерения амплитудно-временных параметров:
периодических электрических сигналов в динамическом диапазоне от 10 мВ до 200 В и полосе частот от 0 до 100 МГц;
непериодических электрических сигналов, в том числе однократных импульсов, в том же динамическом диапазоне, но более узкой полосе частот, определяемой частотой дискретизации, максимальное значение которой 2 МГц.
В осциллографе С1-154 используется принцип аналого-цифрового преобразования мгновенных значений измеряемых сигналов с запоминанием соответствующих им восьмиразрядных слов, их обработкой и индикацией на растровом индикаторе. Управление процессами измерения, обработки и индикации измеряемых сигналов осуществляется микропроцессором.
В состав структурной схемы осциллографа С1-154 входят два идентичных измерительных канала А и Б, содержащих:
аттенюатор, усиливающий или ослабляющий входной сигнал в зависимости от его уровня;
линию задержки, позволяющую на коротких развертках наблюдать фронт входного сигнала при внутреннем запуске;
устройство выборки-хранения (УВХ), предназначенное для фиксации выбранных мгновенных значений сигнала;
аналого-цифровой преобразователь (АЦП), преобразующий мгновенные значения сигнала в восьмиразрядные слова;
оперативно-запоминающее устройство (ОЗУ) емкостью 2К;
шинный формирователь (ШФ), связывающий выходы данных АЦП и ОЗУ с общей шиной данных прибора.
Кроме того осциллограф содержит:
• синхронизатор, определяющий момент запуска развертки;
• микропроцессор, управляющий процессами измерения и индикации измеряемых сигналов;
• устройство управления, преобразующее сигналы микропроцессора в сигналы, управляющие работой измерительных каналов, и выполняющее ряд других функций, среди которых: формирование импульсов стробирования УВХ и АЦП, их автоматический временной сдвиг, формирование адресов для ОЗУ, обеспечение задержки и опережения запуска в реальном времени;
• клавиатуру;
• растровый индикатор с магнитным отклонением луча;
• блок питания.
Основные технические характеристики С1-154
Осциллограф обеспечивает на экране электронно-лучевой трубки (ЭЛТ) индикацию знаковой и графической информации.
Рабочая часть экрана:
• по вертикали не менее 58 мм
• по горизонтали не менее 70 мм
Осциллограф обеспечивает одноканальный и двухканальный режим работы. При двухканальном режиме обеспечивается одна временная база и независимые амплитудные тракты.
Входы каналов А и Б имеют следующие состояния:
• 1 МОм, связь по постоянному току (" ~ ")
• 1 МОм, связь по переменному току (" ~ ")
• 50 Ом, связь по постоянному току (" ? ") "корпус" ("⊥")
Aктивное сопротивление входов в состоянии открытого входа составляет (1 ± 0,05) МОм; в состоянии 50 Ом - (50 ± 2,5) Ом.
Параллельная емкость - не более 35 пФ.
Параметры входов каналов в режиме закрытого входа обеспечивают спад вершины импульса длительностью (10 ± 0,1) мс в пределах (36,5 ± 20) %
Входное сопротивление пробника 1:10 от 0,99 до 1,01 МОм с параллельной емкостью не более 15 пФ
Максимально допустимое суммарное значение постоянного и переменного напряжений на закрытых входах каналов A и Б не более 100 В
Пределы изменения смещения постоянной составляющей входного сигнала относительно нулевого значения на обоих каналах составляют. Установленное значение смещения индицируется на экране ЭЛТ. не менее ± 50 % включенного диапазона
Осциллограф обеспечивает регистрацию, индикацию и измерение напряжений входного сигнала в каналах на девяти диапазонах, переключаемых с шагом 1-2-5, от 10 МV/ДЕЛ до 5 V/ДЕЛ без пробника. Допускаемое напряжение, подаваемое на вход пробника 1:10, составляет 200 В
Предел допускаемой основной погрешности измерения напряжений на всех диапазонах входного сигнала без пробника в процентах где VО - конечное значение установленного диапазона входного сигнала (восемь V/ДЕЛ), В; VХ - измеряемое значение напряжения, В не более δV = ± ( 1 + [ VО / VХ ] )
Предел допускаемой погрешности измерения напряжений на всех диапазонах входного сигнала в рабочих условиях без пробника в процентах не более δV = ± ( 3 + [ VО / VХ ] )
Предел допускаемой основной погрешности измерения напряжений на всех диапазонах входного сигнала с пробником 1:10 в процентах не более δV = ± ( 2 + [ VО / VХ ] )
Предел допускаемой погрешности измерения напряжений на всех диапазонах входного сигнала в рабочих условиях с пробником 1:10 в процентах не более δV = ± ( 4 + [ VО / VХ ] )
Смещение постоянной составляющей при переключении диапазонов напряжений не более одного деления включенного диапазона
Параметры переходной характеристики (ПХ) каналов A и Б не более:
• время нарастания 3,5 нс
• выброс 5 %
• время установления 15 нс
• неравномерность вершины ± 2 %.
Aктивное сопротивление входа внешнего запуска от 90 до 110 кОм с параллельной емкостью не более 50 пФ
Запуск развертки записи производится в следующих режимах: автоколебательный ("АВТ") и ждущий ("ЖДУЩ")
Осциллограф обеспечивает запуск развертки записи от следующих источников:
• внешний 1:1
• внешний с делителем 1:10
• внутренний от каналов A или Б, или сигнала сети питания
Осциллограф обеспечивает запуск развертки записи нарастающей или спадающей частью сигнала в режиме открытого или закрытого входа синхронизации.
Параметры сигнала запуска при внутренней синхронизации от канала А или Б:
• минимальный размах синусоидального сигнала при частоте до 20 МГц от включенного диапазона входного сигнала не более 10 %
• минимальный размах синусоидального сигнала при частоте до 100 МГц от включенного диапазона входного сигнала не более 30 %
• минимальная частота синхронизации в автоколебательном режиме не более 50 Гц.
Параметры сигнала запуска при внешней синхронизации:
• минимальный размах синусоидального сигнала при частоте до 20 МГц в режиме 1:1 не более 0,2 В
• минимальный размах синусоидального сигнала при частоте до 100 МГц в режиме 1:1 не более 0,7 В
• максимально допустимое суммарное значение постоянного и переменного напряжений на входе СИНХР не более 10 В
• минимальная частота синхронизации в автоколебательном режиме не более 50 Гц
Осциллограф обеспечивает регулировку уровня запуска в пределах входного диапазона. При внутреннем запуске от канала А или Б при открытом входе синхронизации при задании уровня обеспечивается режим наблюдения задаваемого уровня. Установленное значение уровня и наличие синхронизации индицируются на экране ЭЛТ
Осциллограф обеспечивает следующие режимы записи входного сигнала:
циклическая запись ("ЦИКЛ") и запоминание входного сигнала, записанного или записываемого в момент включения данного режима ("СТОП")
Включение каждого из режимов индицируется надписью в правом верхнем углу индикатора.
Осциллограф обеспечивает запись и индикацию сигнала не менее, чем 2000 точек. Коэффициент развертки устанавливается от 10 NS/ДЕЛ до 2 S/ДЕЛ с шагом 1-2-5. Установленное значение индицируется на экране индикатора. При коэффициентах развертки от 0,1 MS/ДЕЛ до 2 S/ДЕЛ обеспечивается запись однократного сигнала
Предел допускаемой основной погрешности измерения временных интервалов при коэффициентах развертки от 10 NS/ДЕЛ до 50 US/ДЕЛ, где ТО - длительность развертки (десять S/ДЕЛ или мкс), ТХ - измеряемое значение интервала (мкс) не более δТ=±2ТО/ТХ %
Предел допускаемой погрешности измерения временных интервалов при коэффициентах развертки от 10 NS/ДЕЛ до 50 US/ДЕЛ в рабочих условиях не более δТ=±4ТО/ТХ %
Предел допускаемой погрешности измерения временных интервалов при коэффициентах развертки от 0,1 MS/ДЕЛ до 2 S/ДЕЛ не более δТ=±0,3Т0/ТХ%
Примечание - Установленные временные параметры осциллографа и результаты измерения, выраженные в микросекундах, на экране индикатора обозначаются: "US".
При коэффициентах развертки от 0,1 MS/ДЕЛ до 2 S/ДЕЛ осциллограф обеспечивает запись сигналов с заданной задержкой или опережением относительно сигнала запуска.
Максимальное значение задержки или опережения не менее длительности развертки (десять S/ДЕЛ). Значение задержки или опережения изменяется с дискретностью 1/200 установленного значения S/ДЕЛ. Значение задержки или опережения индицируется на экране индикатора
Осциллограф обеспечивает индикацию растянутого изображения по горизонтали в восемь раз
Осциллограф обеспечивает измерение отсчетов напряжений в точках курсоров и разности отсчетов между двумя курсорами
Осциллограф обеспечивает измерение интервалов времени между началом развертки записи и курсорами, а также между курсорами
Результаты и режим измерения индицируются на экране индикатора
Осциллограф обеспечивает автоматическое измерение:
• амплитуды импульсного сигнала
• размаха исследуемого сигнала
• периода исследуемого сигнала
• параметров переходной характеристики, а именно времени нарастания и времени установления исследуемого импульса
Измерение параметров производится однократно после нажатия соответствующей кнопки. При двухканальной работе измеряются параметры сигнала, на котором установлен курсор 1.
Осциллограф обеспечивает автоматическую установку коэффициентов отклонения и развертки, а также уровня запуска при подаче на вход периодического сигнала со следующими предельными параметрами:
• амплитуда от 40 мВ до 15 В
• частота повторения не менее 50 Гц
Осциллограф имеет встроенное диагностическое обеспечение.
Питание: сеть переменного тока
• частота (50±1) Гц напряжение (220±22) В
• частота (400+5/-20) Гц напряжение (220±4,5) В
• содержание гармоник до 5 %
Мощность, потребляемая от сети при номинальном напряжении: • при частоте сети 50 Гц не более 60 B·A
• при частоте сети 400 Гц не более 90 В·А
Осциллограф обеспечивает связь через интерфейс RS-232. Прием и передача информации производится с частотой 4,8 кГц в последовательности: старт-бит, 8 бит данных и стоп-бит.
• Время непрерывной работы. не менее 16 ч
• Наработка на отказ не менее 12000 ч
• Габаритные размеры не более 209х151х381 мм
• Масса не более 9 кг
