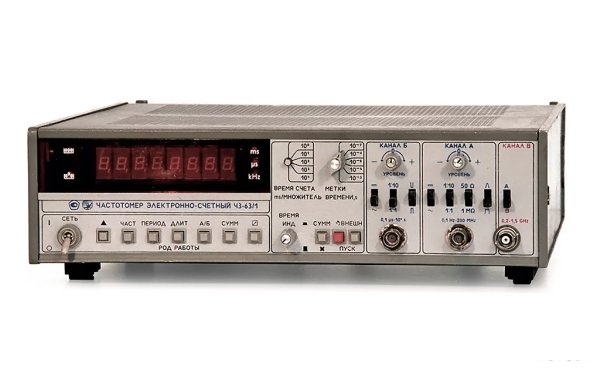

Частотомер Ч3-63
Частотомер Ч3-63 предназначен для измерения частоты и периода синусоидальных сигналов, частоты и периода повторения импульсных сигналов, длительности импульсов, отношения частот электрических сигналов, счета числа (суммирования) электрических колебаний. Частотомер Ч3-63 применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств. Наличие программного кодового дистанционного управления и возможность выдачи информации на внешнее регистрирующее устройство позволяют использовать прибор в информационно-измерительных и технологических системах, управляемых с помощью ЭВМ.
Особенности частотомера Ч3-63:
Высокая точность измерений
Выдача информации на регистрирующее устройство
Дистанционное управление
Жесткие условия эксплуатации
Самоконтроль
Малые габариты и масса
Технические характеристики частотомера Ч3-63:
Параметры Значения
Диапазон напряжений входного сигнала При измерении частоты 0,03 - 10 В (для частот 1,0 - 1,5 ГГц — 0,03 - 10 мВт)
При измерении периода 0,03 - 10 В (для сигнала импульсной формы 0,1 - 30 В)
При измерении длительности импульсов 0,1 - 10 В
Диапазон измеряемых частот Синусоидального сигнала 0,1 Гц - 1000 МГц
Импульсного сигнала 0,1 Гц - 200 МГц (0,1-10 В)
Погрешность измерения частоты Не более 5*10-7±1 ед. сч. (за 12 мес)
Диапазон измеряемых периодов синусоидального и импульсного сигналов 0,1 мкс - 104 с (10 МГц-10-4 Гц)
Диапазон измеряемых длительностей импульсов 0,1 мкc - 104 с
Входное сопротивление 1 МОм (50 Ом)
Входная емкость 50 пФ
Общие характеристики частотомера Ч3-63:
Питание 220 В, 50 Гц; 220 или 115 В, 400 Гц
Источник постоянного тока 27±3 В
Потребляемая мощность 50 В · А
Габариты 312 мм X 95 мм X 335 мм
Масса 6 кг
