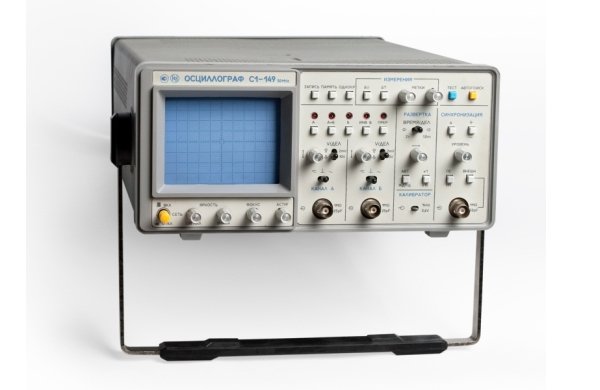

Осциллограф С1-149
Двухканальный осциллограф С1-149 со встроенным контроллером и знакогенератором позволяет исследовать электрические сигналы путем визуального наблюдения и измерения амплитудных и временных параметров в полосе частот до 50 МГц амплитудой до 250 В.
Осциллограф С1-149 отличают простота эксплуатации и широкие функциональные возможности, автоматическая установка размеров изображения в пределах рабочей части экрана, цифровое запоминание, цифровое измерение амплитудных и временных параметров сигналов с выводом результатов измерения в буквенно-цифровом виде на экране ЭЛТ, самодиагностика и тестирование. Осциллограф обеспечивает наблюдение сигналов по каналам А и Б, суммы А + Б в любом сочетании, инвертирование сигнала в канале Б, переключение каналов поочередно и прерывисто. Автоматическое переключение коэффициентов отклонения при подключении делителя 1:10. Информация о положении органов управления автоматически выдается на экран ЭЛТ.
Основные данные С1-149
Вертикальное отклонение
• Число каналов 2
• Полоса пропускания (0 - 50) МГц
• Коэффициент отклонения 2 мВ/дел - 10 В/дел (ряд 1-2-5)
основная погрешность ±3%
погрешность с делителем 1:10 ±4%
• Максимально допустимое суммарное значение постоянного и переменного напряжения:
на закрытом и открытом входах 100 В
с делителем 1:10 250 В
• Время нарастания ПХ 7 нс
• Входной импеданс:
непосредственный вход 1 MОм/20 пФ
с делителем 1:10 10 MОм/15 пФ
• Режим работы: канал А, канал Б, сумма каналов в любом сочетании, инвертирование сигнала в канале Б, переключение каналов поочередно и прерывисто
Горизонтальное отклонение
• Коэффициент развертки 5 нс/дел - 2 с/дел
основная погрешность ±3%
погрешность при использовании растяжки ±5%
• Растяжка развертки 10 раз
• Режим работы развертки: автоколебательный, ждущий, однократный
Синхронизация:
диапазон частот 10 Гц - 50 МГц
источники: канал А, канал Б, внешний
амплитуда внешней синхронизации (0,25 - 10) В
• Цифровые измерения:
• Погрешность измерения напряжения ±3%
• Погрешность измерения временных интервалов ±3%
• Калибратор
• Форма: меандр
• Амплитуда (0,6 ± 0,006) В
• Частота 1 кГц
