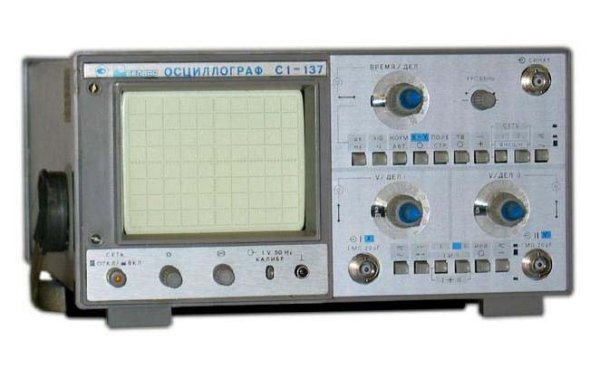

Осциллограф С1-137
Двухканальный осциллограф С1-137 с полосой пропускания 25 Мгц является базовой моделью этой серии и отличается компактной конструкцией, небольшой массой и простотой управления. Высокая чувствительность прибора (2 мВ/дел) позволяет производить обнаружение помех, шума, наложения и искажения на малых амплитудах исследуемого сигнала.
Основные данные
Вертикальное отклонение
• Полоса пропускания постоянный ток ... 25 МГц
• Коэффициенты отклонения 2 мВ/дел ... 5 В/дел
• Погрешность установки ± 4%
• Время нарастания ПХ ≤ 3,5 нс
• Входной импеданс 1 МОм/20 пФ
• Входное напряжение:
100 В (эффективное значение)
300 В (с делителем 1:10)
• Режимы по вертикали: анал 1, канал 2, суммирование сигналов каналов 1 и 2, поочередная коммутация каналов 1 и 2
Горизонтальное отклонение
200 нс/дел ... 200 мс/дел (плюс усилитель х10)
• Погрешность установки ± 4 %, ± 5 % (в режиме х10)
• Режимы развёртки авто, ждущий
Синхронизация
канал 1, канал 2, внешний ТВ (строка, поле)
• Внешняя 200 мВ (10 Гц...25 МГц); 500 мВ (5 МГц ... 25 МГц)
• Внутренняя 0,8 дел. (10 Гц ... 5 МГц); 2 дел. (5 МГц ... 25 МГц)
• Наличие режима X-Y в полосе 1 МГц (3 дБ), коэф. откл. 2 мВ/дел ... 5 В/дел; погр. ±10%
Встроенный калибратор
меандр: частота (1000 ±10) Гц, амплитуда (0,6 ±0,006) В
Тип ЭЛТ 11Л09И
• Экран 80x100 мм (8х10 дел.)
• Ширина луча не более 0,8 мм
• Ускоряющее напряжение 8 кВ
• Питание 127/220 В ±10%, 50 Гц
• Потребляемая мощность 40 В · А
• Габариты 130 х 270 х 370 мм
• Масса 5 кг
