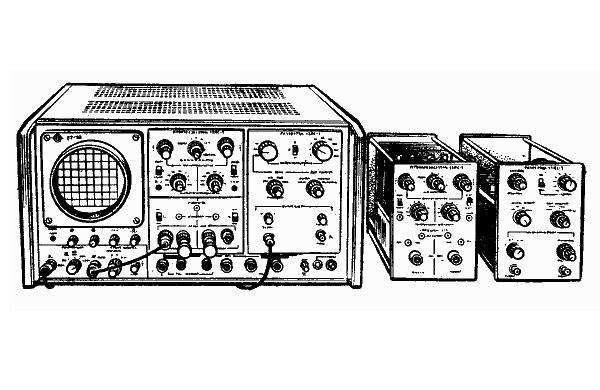

Осциллограф С7-13
Осциллограф С7-13 предназначен для исследования временных и амплитудных параметров повторяющихся электрических сигналов по двум каналам, а также фотографирования и записи на самописце с последующей обработкой результата.
Возможно фотографирование с экрана.
Технические характеристики:
• Диапазон измеряемых напряжений 20 мВ – 1 В
• Диапазон измеряемых интервалов времени 0,1 нс – 5 мкс
• Полоса пропускания до 10 ГГц
• Входное активное сопротивление 50 Ом
• Входная емкость 3 – 7 пФ
• Коэффициент отражения не более 0,08
• Коэффициент стоячей волны не более 3
• Уровень собственных шумов 3,3 мВ
• Ширина линии луча 1 мм
• Рабочая площадь экрана по горизонтали 100 мм
• Рабочая площадь экрана по вертикали 80 мм
• Чувствительность по вертикали 5 – 200 мВ/дел
• Диапазон развертки
минимальный 0,02 нс/дел
максимальный 5 мкс/дел
• Основная погрешность 10 %
• Входное сопротивление синхронизации 50 Ом
• Амплитуда сигнала синхронизации 0,05 – 1 В
• Длительность фронта синхронизации не более 20 нс
• Частота сигнала синхронизации 1 МГц – 0,5 ГГц
• Питание 220 В, 50 Гц
• Потребляемая мощность 185 В*
• Диапазон рабочих температур+5...+40 °С
• Масса31 кг
• Габариты480х255х540 мм
