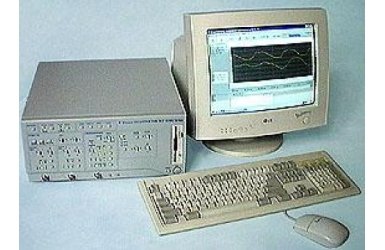

Осциллограф С8-37
С8-37 представляет собой 2х-канальный цифровой осциллограф с диапазоном частот исследуемых сигналов 100 МГц. Прибор регистрирует одиночные события с частотой выборки до 100 Мвыб/с на канал и повторяющиеся сигналы - до 10 Гвыб/с. Программное обеспечение осциллографа С8-37, реализованное в операционной системе Windows-95/97
2000/NT максимально ориентировано на работу с пользователем и обеспечивает управление режимами оцифровки, накопления, отображения и математической обработки измеряемых сигналов.
• Полоса пропускания 100 МГц
• Максимальная частота дискретизации 100 МГц
• Режим автопоиска сигнала
• Автоматические измерения параметров сигналов
• Интерфейс RS- 232
Спецификация
• Полоса частот регистрируемых периодических сигналов 100 МГц
• Максимальная частота дискретизации 100 МГц
• Вертикальное разрешение 8 бит
• Время нарастания переходной характеристики 3,5 нс
• Диапазон исследуемых сигналов 0,002 - 40 В (250 В с дел. 1:10)
• Максимальная длительность регистрируемых сигналов 100 с
• Число каналов 2
• Число разрядов АЦП 8
• Максимальная длина памяти 32 Кслов
• Пред-послезапуск +-100 %
• Основная погрешность измерений
-амплитудных параметров 2 %
-временных параметров 1,5 %
• Входной импеданс 1 МОм/25 пФ
• Размер экрана стандартный 14" SVGA монитор
• Диапазон рабочих температур +10...+35°С
• Питание 220 В ± 10 %, 50 - 60 Гц
• Потребляемая мощность 210 ВА
• Габаритные размеры 400х180х320 мм (блока осциллографа)
• Масса (блока осциллографа) 6 ,5 кг
