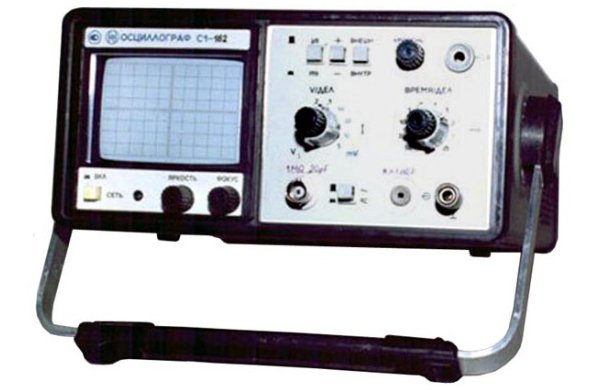

Осциллограф С1-163
Двухканальный цифровой запоминающий осциллограф С1-163 предназначен для оперативного исследования однократных сигналов с максимальной частотой дискретизации 100 Мвыб/с и периодических сигналов с максимальным временем разрешения 50 пс в полосе частот от 0 до 100 МГц размахом от 10 до 40 В (до 250 В с внешним делителем 1:10) путем регистрации их в цифровой памяти, отображения на экране электронно-лучевой трубки и цифрового измерения амплитудных и временных параметров.
Имеет встроенный интерфейс RS-232.
Технические характеристики двухканального цифрового запоминающего осциллографа С1-163
• рабочая часть экрана 80х100 мм
• время нарастания не более 3,5 нс
• полоса пропускания: для периодических сигналов 100 МГц
• для однократных сигналов 2МГц
• коэффициенты отклонения 5 мВ/дел…5 В/дел
• коэффициенты разверстки 2 нс/дел….20 с/дел
• Погрешность измерения:
амплитудных параметров 2%
временных параметров 2%
• Время нарастания переходной характеристики 3 нс
• Режимы запуска развертки : автоматический, ждущий, однократный
• Максимальное входное напряжение 80 В
• Режимы синхронизации:
• Внутренняя синхронизация
• Внешняя синхронизация и от сети
• Синхронизация по заданной TV-строке
• Калибратор: частота «меандра» 1 кГц
• Питание от сети (220÷22)В частота 50 Гц
• Потребляемая мощность 180 ВА
основная погрешность при цифровом измерении напряжения сигнала ± 3%
основная погрешность при цифровом измерении временных интервалов ± 3%
входное активное сопротивление ±0,03 МОм
входная емкость не более 25 пФ
рабочие условия эксплуатации (5-40)°С
габаритные размеры 166х338х381мм
масса не более 8,5 кг
• Автоматические и курсорные измерения
• Встроенный VGA — монитор
• Выделение заданной строки TV сигнала
• Хранение в памяти не менее 4-х сигналов
