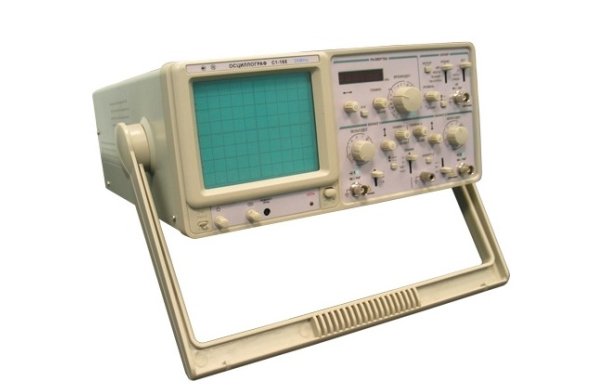

Осциллограф С1-165
Осциллограф двухканальный С1-165 предназначен для исследования формы электрических сигналов и измерения параметров сигналов в диапазоне напряжений от 3 мВ до 30 В (до 250 В с делителем 1:10) и длительностей от 20 нс до 0,2 с.
Прибор имеет встроенный частотомер, позволяющий измерять частоту входящих сигналов с регистрацией на шестизначном электронном табло.
Осциллограф С1-165 может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.
Основные данные С1-165
Вертикальное отклонение
• 2 канала
• Полоса пропускания 0-20 МГц
• Коэффициент отклонения 1 мВ/дел - 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)
• Основная погрешность ±3%
• Плавная регулировка коэффициента отклонения 2,5 раза
• Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе 300 В
• Входной импеданс
1 МОм / 25 пФ
10 МОм / 20 пФ (с делителем 1:10)
• Входной импеданс
в диапазоне частот до 7 МГц – 10 000
в диапазоне частот до 20 МГц – 5 000
• Режимы работы: наблюдение сигналов по каналам 1 и 2; суммы сигналов каналов 1 и 2; каналов поочередно и прерывисто; инвертирование сигнала в канале 2; просмотр телевизионного сигнала.
Горизонтальное отклонение
• Коэффициент развертки 0,2 мкс/дел … 200 мкс/дел (ступенчато соответственно ряду чисел 1, 2, 5)
• Увеличение коэффициента развертки от калиброванного значения 2,5 раза (плавно)
• Основная погрешность ±3%
• Растяжка развертки 10 раз
• Режим работы развертки: автоколебательный, ждущий, ТВ-кадр,ТВ-строка, блокировка уровня запуска.
Синхронизация
• Виды синхронизации сигналом канала 1, сигналом канала 2, от сети, от внешнего источника.
• Диапазон частот 20 Гц - 20 МГц
• Амплитуда внешней синхронизации 0,2 - 10 В
• Нестабильность синхронизации 0,1 дел
Калибратор
• форма сигнала - меандр
• амплитуда 2В ±2%
• частота 1 кГц ±2%
