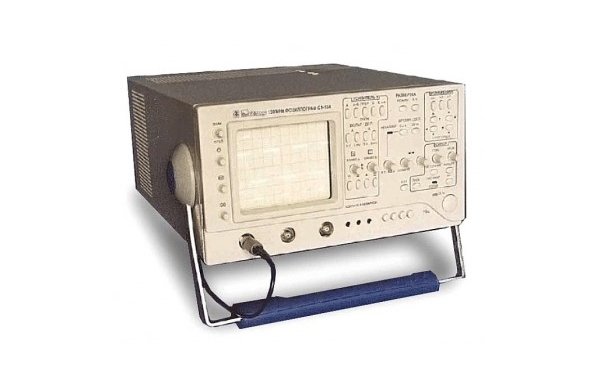

Осциллограф С1-164
Осциллографы С1-164 предназначены для исследования в двух каналах периодических электрических сигналов путем измерения в полосе частот от 10 Гц до 150 МГц их амплитудных параметров в диапазоне от 20 мВ до 40 В (с делителем 1:10 – до 250 В), временных параметров в диапазоне от 8 нс до 20 с по шкале экрана электронно-лучевой трубки (ЭЛТ) и с помощью маркеров, визуального наблюдения в полосе частот от 10 Гц до 200 МГц на экране ЭЛТ, а также для измерения параметров двух- и трехполюсников при помощи встроенного тестера компонентов.
В осциллографе применен современный PIC-контроллер, что позволило организовать электронное управление режимами работы и, с помощью маркеров, измерять амплитудные, временные и частотные параметры сигналов.Отличительной особенностью осциллографа является применение импортной ЭЛТ с повышенной яркостью и малыми геометрическими искажениями.
Область применения: ремонт, наладка, эксплуатация различных электронных приборов и узлов автоматики, вычислительной техники и связи.
Основные данные С1-164
Вертикальное отклонение
• Количество каналов 2
• Полоса частот измеряемых сигналов 150 МГц
• Входное напряжение:
-с открытым входом: ≤90;
-с закрытым входом: ≤100;
-с делителем 1:10: ≤250.
• Диапазон коэффициентов отклонения от 5 мВ/дел до 5 В/дел
• Пределы допускаемой основной относительной погрешности коэффициентов отклонения и цифрового измерения разности напряжений между курсорами ± 3 %,
при работе с внешним делителем 1:10 ± 4 %
• Пределы допускаемых погрешностей в рабочих условиях применения ± 4,5 % без делителя и ± 6 % с делителем 1:10
• Время нарастания ПХ ≤ 2,3 нс ( 2,5 нс - с делителем 1:10)
время установления 75 нс
выброс 9 % (10 % - с делителем 1:10)
неравномерность 3 %
неравномерность на участке установления 9 %
Горизонтальное отклонение
• Коэффициенты развертки от 20 нс/дел до 0,2 с/дел
• Пределы допускаемой основной относительной погрешности коэффициентов развертки и измерения временных интервалов между курсорами для коэффициентов развертки от 0,1 мкс/дел до 0,2 с/дел ± 3 % без растяжки и ± 4 % - с растяжкой
• Пределы допускаемых погрешностей в рабочих условиях применения ± 4,5 % без растяжки и ± 6 % - с растяжкой
• Пределы допускаемой основной относительной погрешности измерения временных интервалов между курсорами для коэффициентов развертки 20 и 50 нс/дел без растяжки и с включенной растяжкой ± 6 %
• Пределы допускаемых погрешностей в рабочих условиях применения 9 %
• Пределы допускаемой основной относительной погрешности установки амплитуды и частоты следования импульсов калибратора 1 %
• В режиме X - Y полоса пропускания 20 Гц - 2 МГц
• Диапазон наблюдения вольт-амперных характеристик
• Диапазон наблюдаемых ВАХ
по напряжению (ось X) ±12 В
по току (ось Y) ±12 мА
• Рабочие условия применения
температура + 5 - + 40° С
влажность 90 % при 25° С
