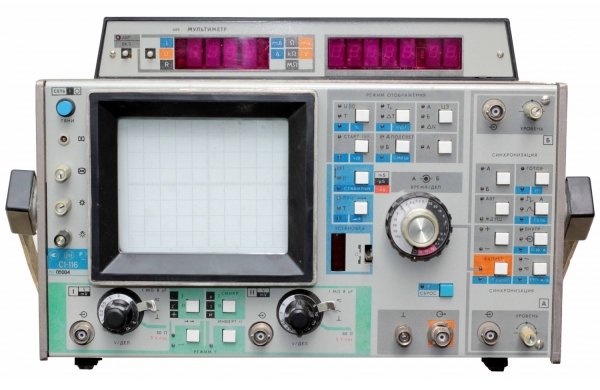

Осциллограф С1-116
С1-116 предназначен для исследования сигналов с амплитудой 10 мВ - 100 В и длительностью 8 нc - 1 с. Обеспечивает измерение напряжении постоянного тока 10 мВ - 200 В, силы постоянного тока 10 мА - 2А и сопротивления 10 Ом - 2 МОм с цифровой индикацией результатов измерений на светодиодном табло за счет встроенного в прибор мультиметра.
Управление режимами работы прибора осуществляется встроенным микропроцессором.
Основные данные С1-116
• Полоса пропускания 0-250 МГц
• Коэффициент отклонения 5 мВ/дел-2 В/дел, погрешность 3%
• Погрешность измерения δU 2,5%
• Входное сопротивление 1 МОм/15 пФ или 50 Ом
• Коэффициент разверток:
развертка А 10 нс/дел-0,1 с/дел,
развертка Б 10 нс/дел-20 мс/дел, погрешность 4-5%
• Погрешность измерения δТ (0,8-1)%
• Диапазон цифровой задержки 1 - 1·104
• Пределы измерения мультиметра:
напряжения постоянного тока 10 мВ-200 В,
силы постоянного тока 200 мА-2 А,
сопротивления 200 Ом-2 МОм
• Рабочая часть экрана 80X100 мм
• Потребляемая мощность 110 В · А
• Габариты 360X210X460 мм
• Масса 15 кг.
