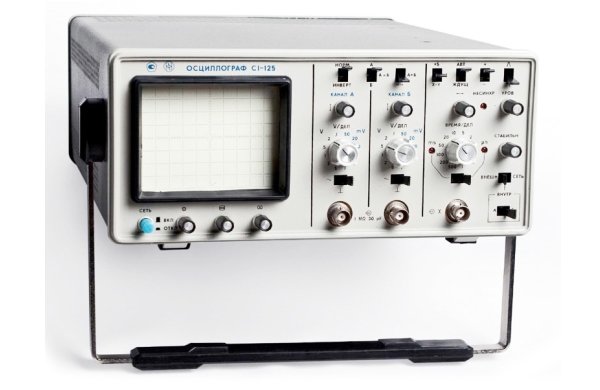

Осциллограф С1-125
Возможно сопоставление и измерение формы и параметров двух сигналов, подаваемых на каналы А и Б.
Вертикальное отклонение
• Число каналов 2
• Полоса пропускания (0 - 10) МГц
• Коэффициент отклонения 1 мВ/дел - 5 В/дел
• Основная погрешность ±4%
• Максимально допустимое суммарное значение постоянного и переменного напряжения:
при закрытых входах 100 В
на открытом входе 90 В
с делителем 1:10 300 В
• Время нарастания ПХ 35 нс
• Входное сопротивление 1 МОм
• Входная емкость:
при непосредственном входе 30 пФ
с делителем 1:10 12 пФ
• Режим работы: канал А при синхронизации развертки от канала А, канал Б при синхронизации развертки от канала Б, канал А и Б в режиме поочередной или прерывистой коммутации, сложение сигналов каналов А и Б, изменение полярности сигналов канала А
Горизонтальное отклонение
• Коэффициент развертки 20 нс/дел - 0,5 с/дел
основная погрешность ±4%
погрешность при использовании растяжки ±5%
• Растяжка развертки 5 раз
• Режим работы развертки: автоколебательный, ждущий
• Синхронизация:
диапазон частот 10 Гц - 10 МГц
источники: внутренняя, внешняя, сеть
амплитуда внешней синхронизации (0,2 - 5) В
Калибратор
• Форма: меандр
• Амплитуда (0,6 ± 0,006) В
• Частота (1000 ± 10) Гц
• Размер ЭЛТ 60х80 мм (8х10 делений)
• Ширина луча 0,8 мм
• Питание: 220 В, 50 Гц; =27 В
• Потребляемая мощность 35 В·А; 21 Вт
• Габариты 260х120х360 мм
• Масса 4,9 кг
