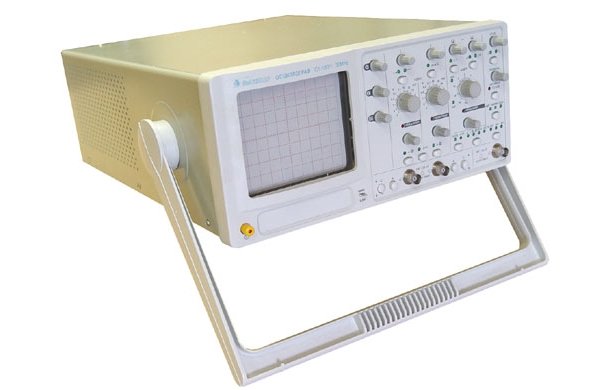

Осциллограф С1-160
Осциллограф С1-160 предназначен для исследования электрических сигналов путем визуального наблюдения и измерения параметров электрических сигналов, а также для измерения параметров двух- и трехполюсников при помощи встроенного тестера компонентов.
Основные данные С1-160
Вертикальное отклонение
• Полоса пропускания 10Гц - 30МГц
• Коэффициенты отклонения 1мВ/дел…5В/дел
• Время нарастания ПХ ≤ 14нс
• Входной импеданс 1 МОм/30пФ
• Диапазон измеряемых напряжений от 4 мВ до 40 В
Горизонтальное отклонение
• Коэффициенты развертки 0,1 мкс/дел - 100 мс/дел
• Погрешность установки ±4,5 (1 мВ), ±7% (2 мВ)
• Режимы развёртки внутренняя/ внешняя / от сети
• Полоса пропускания тракта горизонтального отклонения в режиме развертки внешним сигналом от 20 Гц до 3 МГц
• Встроенный тестер компонентов
• Диапазон наблюдаемых ВАХ
по напряжению (ось X) ±12 В
по току (ось Y) ±12 мА
