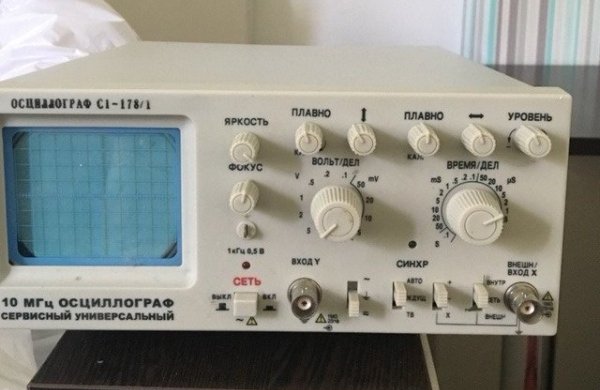

Осциллограф С1-178
Осциллограф С1-178 предназначен для исследования импульсных и периодических сигналов с амплитудой 10 мВ - 400 В и длительностью 0,1 мкс - 0,5 с.
Благодаря малым габаритам и низкой стоимости осциллограф С1-178 особенно удобен для служб ремонта электронной радиоаппаратуры, а также для радиолюбителей и учебных заведений.
Технические характеристики:
Канал вертикального отклонения
• Полоса пропускания (-3 дБ)0…10 МГц (открытый вход); 10 Гц…10 МГц (закрытый вход)
• Коэф. отклонения (Коткл.)10 мВ/дел…5 В/дел.
• Погрешность установки Коткл.± 3 %
• Регулировка Коткл.Плавное перекрытие в 2,5 раза
• Время нарастания£ 35 нс
• Входной импеданс1 МОм (± 3 %) / 30 пФ (± 5 пФ)
• Макс. входное напряжение400 В (DC + AС пик.)
Вход усилителяОткрытый (DC), закрытый (АС), заземленный • (GND)
Канал горизонтального отклонения
• Коэф. развертки (Кразв.)0,1 мкс/дел…0,1 с/дел.
• Погрешность установки Кразв.± 3 %
• Регулировка Кразв.Плавное перекрытие в 2,5 раза
Синхронизация
• Источники синхронизацииВнутренний, сеть, внешний
• Режимы запуска разверткиАвтоколебательный, ждущий, ТВ
• ЧувствительностьВнутренняя – 1 дел.; внешняя – 0,3 В; ТВ – 2 дел.
• Уровень внеш синхронизацииДо 400 В (DC + AС пик.)
• Вход внешней синхронизации1 МОм (± 3 %) / 20 пФ (± 5 пФ)
X-Y вход
• Полоса пропускания (-3 дБ)
0…1 МГц (открытый вход); 10 Гц…1 МГц (закрытый вход)
• Коэффициент отклоненияВход Х: 0,2 В/дел…0,5 В/дел
• Разность фаз усилителей X, Y£ 30 в диапазоне 0…50 кГц
Калибратор
• Фома сигналаМеандр
• Частота сигнала калибровки1 кГц (± 2 %)
• Уровень сигнала калибровки0,5 В пик-пик (± 2 %)
• ЭЛТ
Размер экранаДиагональ 3”; площадь 8 ´ 10 дел. (1дел. = 6 мм)
Напряжение ускорения1,3 кВ
Цвет свеченияЗеленый
Общие данные
• Напряжение питания220 В (± 10 %); (50 ± 2) Гц
• Потребляемая мощностьНе более 25 Вт
• Габаритные размеры270х218х90 мм
• Масса2,5 кг
• Комплект поставки
• Делитель х1 / х10 (1), шнур питания (1), редохранитель (1)
