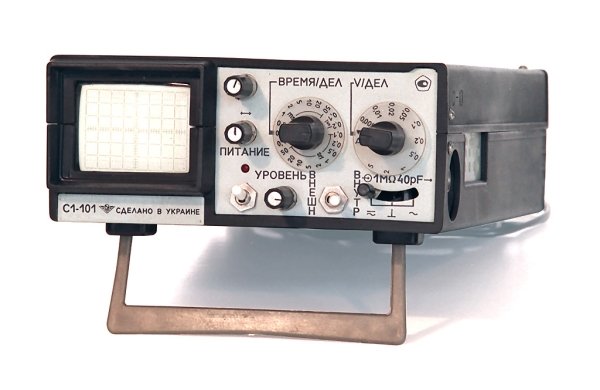

Осциллограф С1-101
Осциллограф С1-101 предназначен для исследования формы периодических сигналов путём визуального наблюдения и измерения амплитуд и временных интервалов. Применяется в лабораторных, цеховых и полевых условиях.
Технические характеристики:
• Время нарастания переходной характеристики, нс 70
• Минимальный коэффициент отклонения, мВ/дел 5
• Исследуемые сигналы
амплитуда, В 0,01-300
временные интервалы, с 0,3*10-6-0,4
• Основная погрешность калиброванных коэффициентов, %
отклонения ±5
развёртки ±(3;4;5)
• Диапазон развёртки, с/дел 0,1-2*105
• Наработка на отказ, ч 3500
• Питание
от сети переменного тока 115(220) В; 50, 60 или 400 Гц
от источника постоянного тока напряжением, В 12 и 27
• Потребляемая мощность, В*А 18
• Потребляемый ток, А 0,7
• Масса 1,8 кг.; с блоком питания: 2,3 кг
• Габариты 155х69х281 мм
