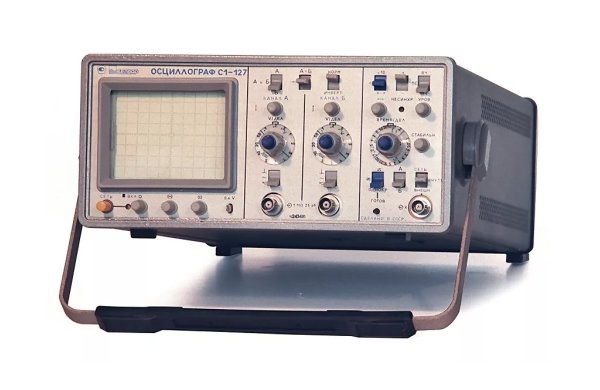

Осциллограф С1-127
Осциллографы С1-127 и С1-127/1 предназначены для исследовании электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ.
Применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых и полевых условиях эксплуатации.
Наличие двух каналов облегчает исследование цифровых логических схем, четырехполюсников, аналоговых многокаскадных усилителей.
Основные данные С1-127,С1-127/1
Вертикальное отклонение
• Полоса пропускания 0 - 50 МГц
• Время нарастания ПХ, не более 7 нс
• Коэффициент отклонения 1мВ/дел - 2В/дел
• Пределы основной погрешности измерения ±3 %
• Входное сопротивление и ёмкость 1 МОм, 25 пФ; 10 МОм, 15 пФ (с делителем 1:10)
Горизонтальное отклонение
• Коэффициент развертки 5 · 10-8 - 0,2 с/дел
• Виды синхронизации: внутренняя (А или Б) 0,8 дел, внешняя 0,2В
• Диапазон частот синхронизации 10 Гц - 75 МГц
• Режимы работы: автоколебательный, ждущий, однократный
• Рабочая часть экрана 60X80 мм
• Питание 220±22 В, 50 Гц; 220±11 и 115±5,75 В, 400 ±10 Гц; 27±2,7 В (только С1-127)
• Потребляемая мощность 60 В·А; 30 Вт
• Габариты 110Х260Х360мм
• Масса 5,5 кг
