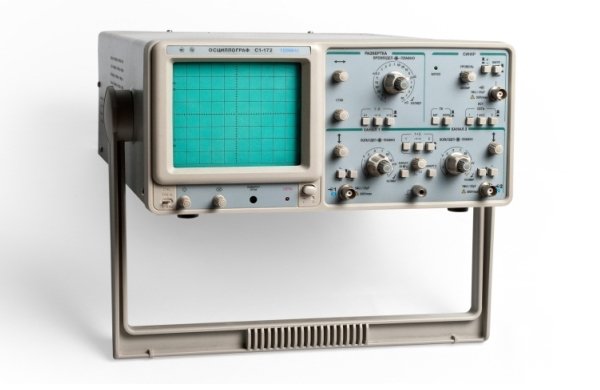

Осциллограф С1-172

Осциллограф С1-172

• Число каналов 2
• Полоса пропускания, не менее 100 МГц
• Тракт вертикального отклонения:
наблюдение сигналов по каналам 1 и 2;
наблюдение суммы сигналов каналов 1 и 2;
наблюдение сигналов каналов поочередно и прерывисто;
инвертирование сигнала в канале 2;
одновременное отображение сигнала канала 1 (2) в двух масштабах времени: X1; X10;
просмотр телевизионного сигнала.
• Диапазон значений коэффициентов отклонения, (10 калиброванных положений соответственно ряду чисел 1,2,5) 5 мВ/дел – 5 В/дел
с делителем 1:10 до 50 В/дел
• Пределы допускаемого значения основной погрешности коэффициентов отклонения,
не более ±5 %
с делителем 1:10 ±7 %
• Пределы допускаемого значения погрешностикоэффициентов отклонения в рабочих условиях применения, не более ±7 %
с делителем 1:10 ±9 %
• Параметры входов:
виды входов – открытый и закрытый;
• Активное входное сопротивление,
непосредственного входа 1±0,03 МОм
с делителем 1:10 10±0,3 МОм
• Входная емкость:
непосредственного входа 25±5 пФ
с делителем 1:10, не более 20±5 пФ
• Коэффициент развязки между каналами вертикального отклонения не менее:
в диапазоне частот до 30 МГц 1000
в диапазоне частот до 100 МГц 400
• Тракт горизонтального отклонения (развертка) обеспечивает следующие режимы работы:
- автоколебательный;
- ждущий;
- ТВ – сигнал;
- блокировка уровня запуска.
• Диапазон значений коэффициентов развертки,
(21 положение соответственно ряду чисел 1,2,5) 50 нс/дел – 0,2 с/дел
с растяжкой «Х10» от 5 нс /дел
• Пределы допускаемого значения основной погрешности коэффициентов развертки,
не более ±5 %
с растяжкой ±10 %
• Пределы допускаемого значения погрешности коэффициентов развертки
в рабочих условиях применения, не более ±7 %
с растяжкой ±12 %
• Плавная регулировка коэффициентов отклонения относительно калиброванного значения,
не менее 2,5 раз
• Диапазон коэффициентов отклонения усилителя горизонтального отклонения 5 мВ/дел – 5 В/дел
• Полоса пропускания усилителя горизонтального отклонения не менее 10 Гц – 1МГц
• Виды синхронизации:
- сигналом канала 1;
- сигналом канала 2;
- от сети;
- от внешнего источника
• Параметры внутренней синхронизации:
• Диапазон частот гармонического сигнала 20Гц –100 МГц
• Минимальный уровень синхронизации:
в диапазоне частот гармонического сигнала от 20 Гц до 20 МГц и для импульсного сигнала длительностью 10 нс и более 0,8 дел
в диапазоне частот гармонического сигнала от 20 до 100 МГц 2 дел
• Максимальный уровень синхронизации в диапазоне частот гармонического сигнала от 20 Гц до100 МГц и для импульсного сигнала длительностью 10 нс и более 8 дел
• Нестабильность синхронизации, не более 0,1 дел
• Параметры внешней синхронизации:
• Диапазон частот гармонического сигнала 20 Гц –100 МГц
• Минимальный уровень синхронизации амплитудой:
в диапазоне частот гармонического сигнала от 20 Гц до 20 МГц 0,2 В
в диапазоне частот от 20 до 100 МГц 0,8 В
• Максимальный уровень синхронизации в диапазоне частот от 20 Гц до 100 МГц 10 В
• Нестабильность синхронизации, не более 0,1 дел
• Параметры сигнала модуляции:
• Амплитуда 0,5- 5 В
• Диапазон частот 20 Гц- 5 МГц
• Параметры сигнала калибратора:
форма выходного сигнала меандр
амплитуда сигнала 2±0,04 В
частота следования 1±0,02 кГц
• Электропитание: от сети переменного тока:
напряжением 220±22 В
частотой, 50±2; 60±2 Гц
• Мощность, потребляемая от сети питания при номинальном напряжении, не более 55 В А
• Условия эксплуатации прибора:
• Рабочая температура окружающей среды от 5 до 40 °С
• Относительная влажность воздуха до 85 % при температуре 25 °С
• Габаритные размеры, 360х150х450мм
• Масса прибора, не более 8 кг
