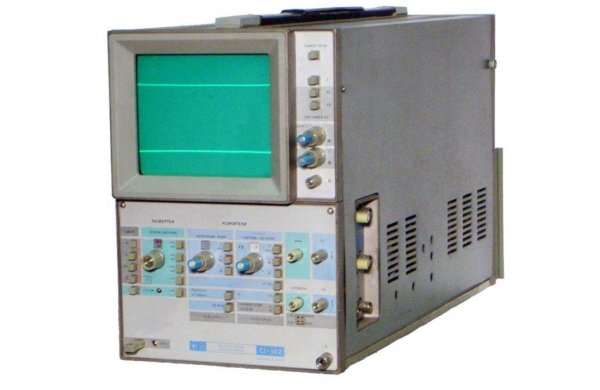

Осциллограф С1-102
С1-102 отличается большим рабочим полем экрана, высокой чувствительностью в сочетании с малыми шумами и дрейфом. Имеет возможность работы в X - У режиме и с яр-костной модуляцией сигналами, соответствующими уровням ТТЛ ИС. Осуществляет автоматический поиск положения луча в случае выхода изображения за пределы экрана, автоматическое регулирование яркости воспроизведения периодических сигналов в зависимости от коэффициентов развертки. Конструктивно выполнен в виде двух независимых блоков, что обеспечивает высокую технологичность и ремонтопригодность. Полное электронное управление режимами работы обеспечило оптимальное решение передней панели прибора
Основные данные С1-102
• Вертикальное отклонение
• Полоса пропускания 0-10 МГц
• Время нарастания 35 нc
• Коэффициент отклонения 0,5 мВ/дел-20 В/дел (до 10 МГц); 0,05-0,2 мВ/дел (до 1 МГц)
• Дрейф луча 50 мкВ/мин; 400 мкВ/ч
• Входное сопротивление 1 МОм/60 пФ; 10 МОм/15 пФ (с выносным делителем 1:10)
• Горизонтальное отклонение
• Коэффициент развертки 0,1 мкс/дел-5 с/дел (с пятикратной растяжкой)
• Погрешность коэффициентов отклонения и развертки 4%
• Тип индикатора - ЭЛТ 17Л04М
• Рабочая часть экрана 100x120 мм
• Питание 220 В, 50-60 Гц
• Потребляемая мощность 120 В · А
• Габаритные размеры 280x200x480 мм
• Масса 15 кг.
