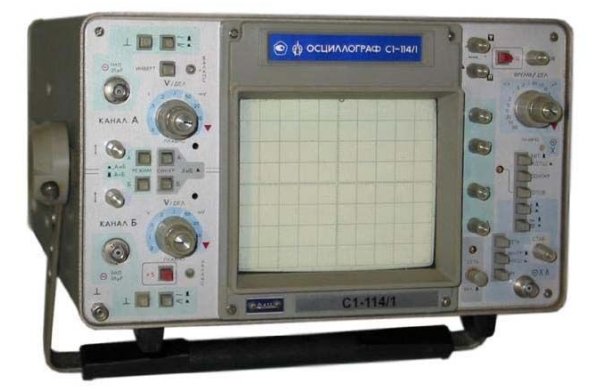

Осциллограф С1-114
С1-114,С1-114/1 предназначены для исследования электрических сигналов. Встроенный мультиметр с автоматическим переключением пределов и индикацией полярности (только С1-114) обеспечивает измерение напряжений постоянного и переменного тока, тока, сопротивления и температуры. Входящий в комплект осциллографа восьмиканальный логический пробник облегчает исследования цифровых схем.
Основные данные С1-114,С1-114/1
Вертикальное отклонение
• Полоса пропускания 50 МГц
• Время нарастания ПХ 7 нс
• Коэффициент отклонения 5 мВ/дел-2 В/дел
• Погрешность 3%
• Входное сопротивление и емкость: 1 МОм; 20 пФ
Горизонтальное отклонение
• Коэффициент развертки 0,5 мкс/дел-0,1 с/дел (с 10-кратной растяжкой)
• Погрешность: 3; 4% (с растяжкой)
• Режимы запуска развертки: автоколебательный, ждущий, однократный
• Вход Х
• Полоса пропускания 20 Гц-3 МГц
• Коэффициент отклонения <0,2 В/дел
Калибратор
• Выходное напряжение--"меандр" с амплитудой 0,6 В; погрешность 1% (f = 2 кГц)
• Мультиметр (С1-114)
• Диапазоны измерения:
напряжения постоянного тока 10-4 - 1000 В;
напряжения переменного тока 2·10-3 - 300 В (20 Гц-100 кГц);
сопротивления 0,1 - 2·107 Ом;
постоянного тока 10-7 - 2 А (с выносным шунтом);
температуры -30... + 60 °С
• Питание: 220 В, 50 Гц; 115 В, 400 Гц
• Потребляемая мощность 90 В · А (С1-114), 80 В · А (С1-114/1)
• Габаритные размеры, мм; масса, кг:
С1-114 300х180х420; 12
С1-114/1 300х180х420; 14
