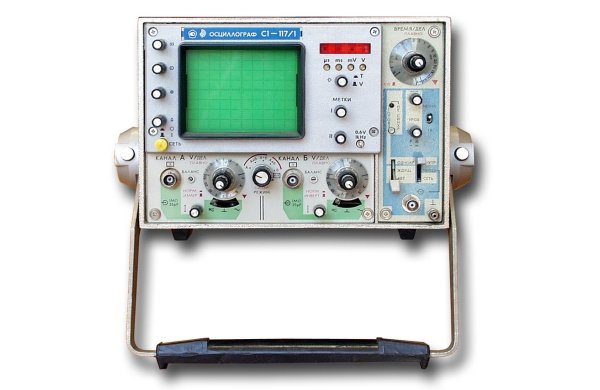

Осциллограф С1-117
С1-117 и С1-117/1 предназначены для визуального наблюдения формы электрических сигналов в полосе частот от постоянного тока до 10 МГц и измерения амплитудных и временных параметров как методом калиброванной шкалы, так и методом цифровых измерений, значительно повышающим точность измерения в лабораторных, цеховых и полевых условиях.
Используются в радиоизмерительной, вычислительной и электронной технике. Высокая чувствительность позволяет использовать их для исследования слабых сигналов I медицинской технике, ядерной физике и т. д.
Результаты измерений выводятся на светодиодный 4-разрядный индикатор. В С1-177 и С1-117/1 предусмотрена возможность подсвета заданного участка исследуемого сигнала с одновременным измерением его длительности. Приборы обладают высокой чувствительностью трактов. Обеспечивают изучение двух сигналов и их алгебраической суммы. Установка идентичных режимов работы усилителей в трактах вертикального и горизонтального отклонения луча позволяет наблюдать фигуры Лиссажу и вольт-амперные характеристики в полосе частот 0-1 МГц.
Для калибровки коэффициентов отклонения и развертки в приборах имеется кварцованный источник калиброванного напряжения постоянного или импульсного тока с частотой 1 кГц.
Повышенная точность измерения амплитудных и временных параметров исследуемого сигнала с помощью цифрового измерителя
Работа в режимах X-У
Усилитель Z
Жесткие условия эксплуатации
ТВ-синхронизация (только С1-117/1)
Основные данные С1-117, С1-117/1
Вертикальное отклонение
• Время нарастания ПХ 35 нс
• Коэффициент отклонения 0,1 мВ/дел-5 В/дел, до 50 В/дел с внешним делителем 1:10
• Полоса пропускания 0-10 МГц, 0-100 кГц в диапазоне 0,1-0,5 мВ/дел
• Погрешность 4%
• Входное сопротивление и емкость 1 МОм, 35 пФ; 1 Мом, 17 пФ с внешним делителем
Горизонтальное отклонение
• Коэффициент разверток 0,05 мкс/дел-0,5 с/дел (с 10-кратной растяжкой)
• Погрешность 4%
Цифровой измеритель
• Погрешность измерения амплитуды в полосе частот до 2 МГц не более 2-3,05%
• Погрешность измерения временных интервалов в диапазоне 100 нс - 5 с не более 1-3%
