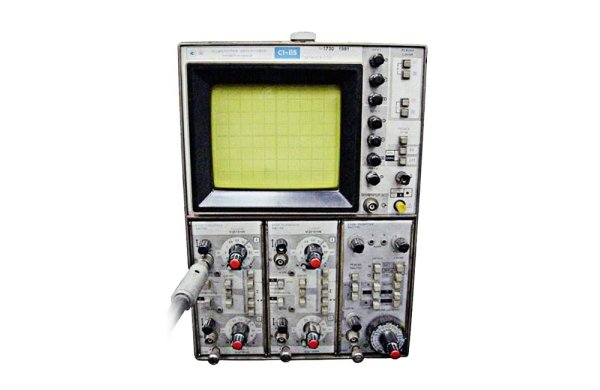

Осциллограф С1-115
Двухлучевая ЭЛТ с внутренней беспараллаксной шкалой
Знаковая индикация на экране ЭЛТ
Две развертки - основная и задержанная
Предназначен для исследования двух независимых однократных или периодических электрических сигналов путем визуального наблюдения и фотографирования.
Обеспечивает независимое осцнллографирование на каждом луче ЭЛТ, одновременное наблюдение сигнала в двух амплитудно-временных масштабах, цифровую индикацию масштабных коэффициентов на экране ЭЛТ.
Основные данные С1-115, С1-115/1 осциллограф
• Количество каналов 4
• Полоса пропускания 50 МГц
• Коэффициент отклонения 5 мВ/дел-5 В/дел, погрешность 4%
• Входное сопротивление и емкость 1 МОм, 20 пФ с выносным делителем 10 МОм, 10 пФ
• Коэффициенты разверток:
основной 5 нс/дел-50 мс/дел, погрешность 4%
задержанной 20 нс/дел-5 нс/дел, погрешность 4%
• Тип индикатора - ЭЛТ 17ЛО4Н
• Рабочая часть экрана 100X120 мм (8Х10 дел.)
• Скорость фотозаписи 200 км/с
• Потребляемая мощность 160 В · А
• Габариты 228X540X320 мм
• Масса 20 кг.
