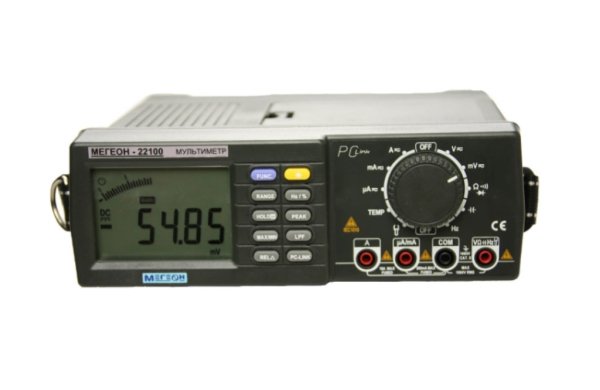

Настольный вольтметр Мегеон 22100 - это лабораторный высокоточный прибор от торговой марки Мегеон. Наличие многих отличительных особенностей выделяет данный вольтметр на фоне аналогичных приборов других производителей. Стоит отметить возможность измерения таких параметров, как коэффициент заполнения, частота синусоиды, а также показатели логического сигнала. Используя настольный мультиметр Мегеон 22100, Вы без особого труда сможете произвести измерения показателей постоянного или переменного напряжения, вычислить среднеквадратичное показатели этих параметров (TrueRMS), определить минимальные и максимальные значения.
При необходимости к прибору могут быть подключен ФНЧ (фильтр нижних частот) или специальные токоизмерительные клещи, выполненные в виде приставки. Программное обеспечение, используемое для обработки полученных данных, включено в стандартный комплект поставки. Лабораторный мультиметр Мегеон 22100 оснащен интерфейсом RS-232, благодаря которому Вы можете подключить прибор к персональному компьютеру. Для этого необходим кабель R3415, который доступен опционально.
Функциональные особенности:
- Измерение постоянного напряжения: максимум до 1000В
- Измерение переменного тока: максимум до 750В
- Функция измерения температуры
- Работа от сети: 220В или 110В (50 ~ 60 Гц)
- Автономное питание: 9В 6F22 или 1.5Вх6 шт. (тип АА)
- Чувствительность при измерении показателей напряжения составляет 10 мкВ
- Измерение показателей емкости в диапазоне: 0.01мФ ~ 220мФ
Технические характеристики МЕГЕОН 22100
Диапазоны и погрешности измерения
Заявленные ниже погрешности для диапазонов измерений гарантируются в течение 1 года после калибровки при рабочей температуре от 18 до 28 °С и отн. влажность не больше 80 %. Погрешность определяется как ±(% от показания + число значений единицы младшего разряда).
Переменное напряжение:
| Диапазон | Разрешение | Погрешность | ||
| 40~60Гц | 60~5кГц | 5~10кГц | ||
| 200 мВ | 0,01мВ | ±(0,5%+30) | ±(1,5%+30) | ±(2,5%+30) |
| 2В | 0,1 мВ | ±(1,5%+30) | ±(2,5%+30) | |
| 20 В | 1 мВ | ±(0,5%+30) | ±(1,5%+30) | ±(2,5%+30) |
| 200 В | 10 мВ | ±(0,5%+30) | ±(1,5%+30) | ±(2,5%+30) |
| 750 В | 0,1 В | ±(0,5%+30) | ±(1,5%+30) (1 кГц) | не регламентируется |
Замечание: заявленные выше погрешности гарантируется при входном сигнале от 20 до 100% диапазона измерения.
Постоянное напряжение:
| Диапазон | Разрешение | Погрешность |
| 200 мВ | 0,01мВ | ±(0,05%+6) |
| 2 В | 0,1 мВ | ±(0,05%+6) |
| 20 В | 1 мВ | ±(0,05%+6) |
| 200 В | 10 мВ | ±(0,05%+6) |
| 1000 В | 0,1 В | ±(0,05%+6) |
Замечание: заявленные выше погрешности гарантируются для полного диапазона измерения.
Переменный ток:
| Диапазон | Разрешение | Погрешность | ||
| 40Гц-60Гц | 60Гц-1кГц | 1кГц-5кГц | ||
| 200 мкА | 0,01 мкА | ±(0,8%+30) | ±(1,0%+30) | ±(1,2%+30) |
| 2000 мкА | 0,1 мкА | ±(0,8%+30) | ±(1,0%+30) | ±(1,2%+30) |
| 20 мА | 1 мкА | ±(0,8%+30) | ±(1,0%+30) | ±(1,2%+30) |
| 200 мА | 10 мкА | ±(0,8%+30) | ±(1,0%+30) | ±(1,2%+30) |
| 10 А | 1 мА | ±(0,8%+30) | ±(1,5%+30) | ±(2%+30) |
Замечание: заявленные выше погрешности гарантируются при входном сигнале от 20 до 90% диапазона измерения.
Постоянный ток:
| Диапазон | Разрешение | Погрешность |
| 200 мкА | 0,01 мкА | ±(0,15%+15) |
| 2000 мкА | 0,1 мкА | ±(0,15%+15) |
| 20 мкА | 1 мкА | ±(0,15%+15) |
| 200 мкА | 10 мкА | ±(0,15%+15) |
| 10 мкА | 0, мА | ±(0,05%+15) |
Замечание: заявленные выше погрешности гарантируются для полного диапазона измерения.
Сопротивление:
| Диапазон | Погрешность |
| 200 Ом | ±(0,1%+10) |
| 2 кОм | ±(0,1%+10) |
| 20 кОм | ±(0,1%+5) |
| 200 кОм | ±(0,1%+5) |
| 2 МОм | ±(0,1%+10) |
| 20 МОм | ±(0,5%+10) |
| 200 МОм | ±(2%+10) |
Замечание:
- Заявленные выше погрешности гарантируются для полного диапазона измерения.
- Погрешность для режимов проверки диодов и ‘прозвонка’ не регламентируется.
- Границы появления звукового сигнала в режиме ‘прозвонка’: гарантированное - ниже 20 Ом, возможное - в диапазоне от 20 до 50 Ом, отсутствие - выше 50 Ом.
Еемкость:
| Диапазон | Разрешение | Погрешность |
| 20 нФ | 0,01 нФ | ±(1,2%+30) |
| 200 нФ | 0,1 нФ | ±(1,2%+30) |
| 2 мкФ | 1 нФ | ±(1,2%+30) |
| 20 мкФ | 10 нФ | ±(1,2%+30) |
| 200 мкФ | 0,1 мкФ | ±(2,2%+30) |
| 2000 мкФ | 1 мкФ | ±(2,2%+30) |
| 20 мФ | 10 мкФ | ±(2,2%+30) |
| 200 мФ | 100 мкФ | не регламентируется |
Замечание:
- Заявленные выше погрешности гарантируются при измерении емкости пленочных или более качественных конденсаторов для полного диапазона измерения.
- Заявленные выше погрешности для диапазонов измерения от 20 нФ до 2 мкФ гарантируются при использовании режима REL: необходимо с его помощью обнулить начальное показание до подключения измеряемой емкости.
Частота логического сигнала:
| Диапазон входного сигнала | Чувствительность, среднеквадратическое(TrueRMS) | |
| 5 Гц ~ 10 Гц | 10 кГц ~ 100 кГц | |
| 5 мВ | 10 мВ | |
| 2 В | 50 мВ | 100 мВ |
| 20 В | 500 мВ | 1000 мВ |
| 200 В | 5 В | 10 В |
| 750 В | 50 В (Замеч. 1) | не регламентируется |
| 200 мкА | 5 мкА (Замеч. 1) | не регламентируется |
| 2000 мкА | 50 мкА (Замеч. 1) | не регламентируется |
| 20 мА | 50 мкА (Замеч. 1) | не регламентируется |
| 200 мА | 5 мА (Замеч. 1) | не регламентируется |
| 10 А | 500 мА (Замеч. 1) | не регламентируется |
Замечание: диапазон частоты 50 Гц ~ 10 кГц.
Коэффициент заполнения:
| Диапазон | Погрешность |
| 5 ~ 95 % | ±1.0% |
Токоизмерительные клещи- приставка
| Диапазон | Разрешение | Погрешность |
| = 220 А | 0,01 А | ±(0,1%+10) |
| = 2200 А | 0,1 А | ±(0,1%+10) |
| ~220 А (50~60Гц ) | 0,01 А | ±(1%+30) |
| ~2220 А (50~60Гц) | 0,1 А | ±(1%+30) |
Температура:
| Диапазон | Разрешение | Погрешность |
| -30 ~ 1300 ºС | 1 ºС | ±(1% + 2) |
Замечание: заявленная выше погрешность гарантируется через 90 минут после изменения температуры окружающей среды.
