| Измеряет | DCV | ACV | DCA | ACA | Сопротивление | Частота | Прозвон цепи | Проверка диодов |
| Напряжение постоянное | 600 В |
| Напряжение переменное | 450 В |
| Разрешение по напряжению | 0,1 мВ |
| Ток постоянный | 20 А |
| Ток переменный | 20 А |
| Разрешение по току | 0,1 мА |
| Сопротивление максимум | 12 МОм |
| Разрешение по сопротивлению | 0,1 Ом |
| Базовая погрешность | 0,2 % |
| Прозвон цепи | Да |
| Проверка диодов | Да |

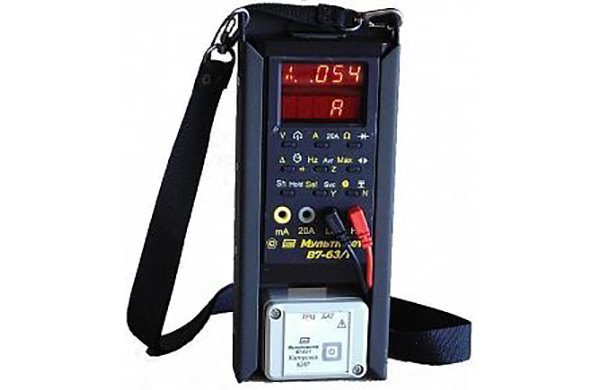

Мультиметр В7-63/1КИР
исполнение с внешним датчиком рельсового тока (катушкой КИР) обеспечивает решение измерительных задач, выполняемых преобразователем А9-1.
Мультиметр В7-63/1 имеет частотный селектор для измерения уровня сигналов рельсовых цепей на фиксированных частотах железнодорожной автоматики (25, 50, 75, 125, 175, 225, 275, 325, 375, 420, 480, 580, 720, 780, 4545, 5000, 5555, 1957, 2170, 2441, 2790, 475, 575, 625, 675, 725, 775, 825, 875, 925 Гц).
напряжения постоянного тока 0.0001…600 В
СКЗ переменного напряжения и суммы постоянного и переменного напряжения 0.001…450 В частотой 5 Гц – 100 кГц
силы постоянного тока (режим DCI) 0.1 мА…20 А
СКЗ силы переменного тока и суммы силы постоянного и переменного тока 1 мА…20 А частотой 5 Гц –10 кГц
сопротивления в диапазоне 0.1 Ом…12 МОм
“прозвонку” (диодный тест) электрической цепи с измерением падения напряжения от 1 мВ…4 В
частоты сигналов переменного тока от 5 Гц…100 кГц
силы постоянного, СКЗ переменного тока и суммы постоянного и переменного токов в рельсовой цепи или проводе без разрыва цепи в диапазоне от 0.01…420 А с помощью токовых датчиков (только переменного тока) или токовых клещей с коэффициентом преобразования 1 мВ/А или 10 мВ/А
напряжения и силы амплитудно-манипулированных кодовых сигналов типа З, Ж, КЖ постоянного тока и переменного тока частотой 25, 50, 75 Гц без учета пауз между импульсами (максимальное значение)
измерение напряжения и силы переменного тока непрерывных и АМ, ФМ, ЧМ сигналов рельсовых цепей в селективном режиме в диапазоне частот от 25 до 5555 Гц. В селективном режиме измерения должны производиться без учета пауз на частотах 25, 50, 75 Гц и с учетом пауз – на остальных.
Обработка измеренных данных
вычисление абсолютного отклонения относительно опорного уровня (компенсация начального значения);
усреднение по алгоритму цифрового фильтра низких частот (два средний и медленный фильтр)
выделение максимального значения (амплитуды манипулированных сигналов)
регистрация максимальных, средних и минимальных показаний
вычисление и индикация текущего уровня заряда аккумулятора (определяется в зависимости от напряжения и температуры)
исполнение с внешним датчиком рельсового тока (катушкой КИР) обеспечивает решение измерительных задач, выполняемых преобразователем А9-1.
Мультиметр В7-63/1 имеет частотный селектор для измерения уровня сигналов рельсовых цепей на фиксированных частотах железнодорожной автоматики (25, 50, 75, 125, 175, 225, 275, 325, 375, 420, 480, 580, 720, 780, 4545, 5000, 5555, 1957, 2170, 2441, 2790, 475, 575, 625, 675, 725, 775, 825, 875, 925 Гц).
напряжения постоянного тока 0.0001…600 В
СКЗ переменного напряжения и суммы постоянного и переменного напряжения 0.001…450 В частотой 5 Гц – 100 кГц
силы постоянного тока (режим DCI) 0.1 мА…20 А
СКЗ силы переменного тока и суммы силы постоянного и переменного тока 1 мА…20 А частотой 5 Гц –10 кГц
сопротивления в диапазоне 0.1 Ом…12 МОм
“прозвонку” (диодный тест) электрической цепи с измерением падения напряжения от 1 мВ…4 В
частоты сигналов переменного тока от 5 Гц…100 кГц
силы постоянного, СКЗ переменного тока и суммы постоянного и переменного токов в рельсовой цепи или проводе без разрыва цепи в диапазоне от 0.01…420 А с помощью токовых датчиков (только переменного тока) или токовых клещей с коэффициентом преобразования 1 мВ/А или 10 мВ/А
напряжения и силы амплитудно-манипулированных кодовых сигналов типа З, Ж, КЖ постоянного тока и переменного тока частотой 25, 50, 75 Гц без учета пауз между импульсами (максимальное значение)
измерение напряжения и силы переменного тока непрерывных и АМ, ФМ, ЧМ сигналов рельсовых цепей в селективном режиме в диапазоне частот от 25 до 5555 Гц. В селективном режиме измерения должны производиться без учета пауз на частотах 25, 50, 75 Гц и с учетом пауз – на остальных.
Обработка измеренных данных
вычисление абсолютного отклонения относительно опорного уровня (компенсация начального значения);
усреднение по алгоритму цифрового фильтра низких частот (два средний и медленный фильтр)
выделение максимального значения (амплитуды манипулированных сигналов)
регистрация максимальных, средних и минимальных показаний
вычисление и индикация текущего уровня заряда аккумулятора (определяется в зависимости от напряжения и температуры)
