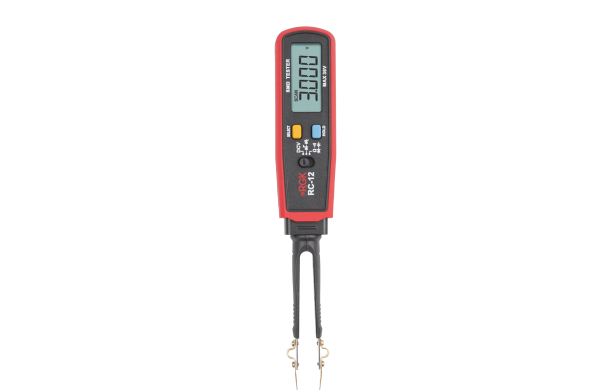

SMD тестер RGK RC-12 используется для проверки компонентов радиоэлектронной аппаратуры. Это компактный и надежный прибор будет полезен как в радиолюбительских проектах, так и в мастерской по ремонту электроники.
В отличие от младшей модели, устройство может выполнять измерения напряжения постоянного тока до 36 В, но не подходит для тестирования батареек. Еще одно отличие - автоматическое определение входного сигнала (так называемое сканирование). Функция работает следующим образом: если подключить пинцет, например, к резистору, то устройство самостоятельно перейдет в режим измерения сопротивления.
Режимы работы тестера SMD компонентов RGK RC-12
- Замер напряжения (DC);
- Проверка светодиодов и стабилитронов;
- Измерение сопротивления, емкости, тест диодов, прозвонка.
Два формата измерений
Замеры можно производить при помощи пинцетного зажима или посредством комплектных щупов, как при работе с мультиметром. Второй вариант будет удобнее в тех случаях, когда требуется протестировать компоненты в труднодоступных местах.
Поворотный механизм
Наконечники устройства можно развернуть на 180 °, что позволяет быстро изменить полярность. Такая функция SMD тестера RGK RC-12 может пригодиться, например, при проверке диодов.
REL
Относительные измерения используются в тех случаях, когда нужно определить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.
Автоотключение
Измеритель автоматически выключается, через 10 минут бездействия, что помогает продлить срок службы элементов питания.
Высокая мобильность
Прибор весит около 80 г, отличается компактными размерами и легко помещается в карман, что делает его актуальным решением для выездной работы.
 |
 |
Технические характеристики
| Измерение напряжение батареи | ||
| Пределы измерений | Ток нагрузки | Погрешность |
| 36 В | 0,1 В | ± (1,5 % + 5 е.м.р.) |
| Измерение сопротивления | ||
| Диапазон измерения | Разрешение | Погрешность |
| 300 Ом | 0,1 Ом | ± (1,5 % + 5 е.м.р.) |
| 3 кОм | 1 Ом | |
| 30 кОм | 10 Ом | |
| 300 кОм | 100 Ом | |
| 3 МОм | 1 кОм | |
| 30 МОм | 10 кОм | ± (2 % + 5 е.м.р.) |
| Измерение емкости | ||
| Диапазон измерения | Разрешение | Погрешность |
| 3 нФ | 1 пФ | ± (3 % + 50 е.м.р.) |
| 30 нФ | 10 пФ | ± (2,5 % + 10 е.м.р.) |
| 300 нФ | 100 пФ | |
| 3 мкФ | 1 нФ | |
| 30 мкФ | 10 нФ | |
| 300 мкФ | 100 нФ | ± (5 % + 5 е.м.р.) |
| 3 мФ | 1 мкФ | Не нормируется |
| 30 мФ | 10 мкФ | |
| Проверка целостности, проверка диода, светодиода | ||
| Режим "Проверка диодов" | Напряжение открытой цепи: 3,0 В, ток: 2 мА | |
| Режим "Проверка проводимости" | Порог срабатывания: 30 Ом | |
| Режим "Проверка полупроводников или светодиодов" | Напряжение: около 21 В; ток: около 1 мА | |
| Общие технические характеристики | ||
| Разрядность шкалы дисплея | 3000 | |
| Индикация перегрузки | "OL" | |
| Индикатор низкого заряда батареи | Да | |
| Питание | 1,5 В (тип AAA), 2 штуки | |
| Автоматическое выключение питания | Через 10 минут | |
| Рабочая температура и влажность | 0 °С ... + 40 °С, < 80 % | |
| Температура и влажность хранения | -10 °С ... + 50 °С, < 70 % | |
| Рабочая высота над уровнем моря | до 2000 м | |
| Габаритные размеры | 204 x 33 x 25 мм | |
| Масса | 80 г | |

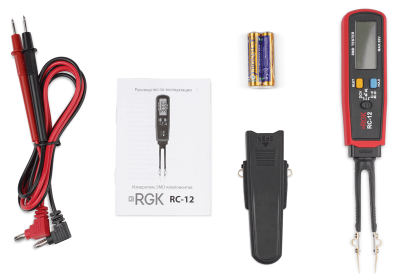

Комплект поставки
| № | Наименование | Количество |
| 1 | Измеритель SMD компонентов RGK RC-12 | 1 |
| 2 | Тестовые провода (комплект) | 1 |
| 3 | Запасные наконечники | 2 |
| 4 | Батарея 1,5 В (AAA) | 2 |
| 5 | Руководство по эксплуатации | 1 |
