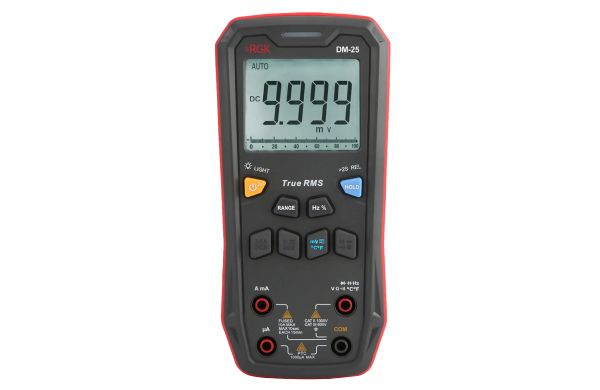

Мультиметр RGK DM-25 - современный прибор для замеров электрических параметров, включая силу и напряжение постоянного и переменного тока. Широкий функционал помогает решать самые разные задачи как в быту, так и в профессиональной деятельности.
True RMS
Эта технология, которую особенно ценят электрики и радиолюбители, позволяет мультиметру показать точные значения в тех случаях, когда форма сигнала далека от идеальной синусоиды и/или в нем присутствуют нелинейные искажения. Благодаря такому решению прибор подходит для тестирования импульсного оборудования, радиоэлектронной аппаратуры и различных схем с плавающим напряжением.
Измерение температуры
Мультиметр RGK DM-25 с комплектной термопарой можно использовать для контактных замеров температуры различных компонентов и элементов сетей - полезная функция для нагрузочного тестирования.
REL - относительные измерения
Этот режим используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Также помогает оперативно сравнивать полученные показания с контрольными.
Тестирование компонентов
Функции контроля работоспособности диодов и емкости конденсаторов будут полезны как в работе сервисных центров, так и в радиолюбительских проектах.
Расчет коэффициента заполнения
Этот режим мультиметра RGK DM-25 пригодится при выполнении диагностики оборудования с импульсным (ШИМ) управлением и электродвигателей.
Режим NCV
Благодаря датчику, который размещен в верхней части корпуса, эта модель может определять наличие напряжения в розетках и проводах бесконтактным способом. О результатах оповещает наглядная светодиодная индикация.
Продуманная эргономика

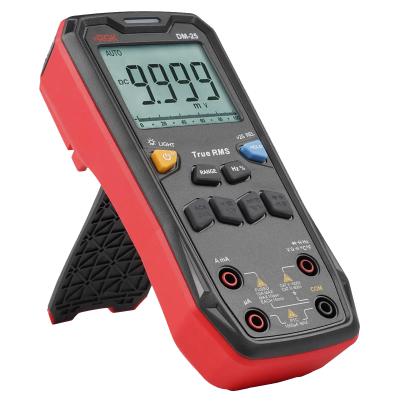

На задней поверхности устройства расположены петля для подвешивания и откидная подставка, которые позволяют установить измеритель так, чтобы специалисту было максимально удобно считывать показания, а руки были свободны для работы с щупами.
Безопасность
Устройство отвечает требованиям стандарта электробезопасности CAT III 600 В. Это означает, что его можно использовать для диагностики коммутационного оборудования, электродвигателей и систем освещения.
 |
 |
Технические характеристики
| Параметры измерения напряжения постоянного тока | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, В |
| 9,999 мВ | 0,001 В | ±(0,007•U+8 е.м.р.) |
| 99,99 мВ | 0,01 В | ±(0,007•U+3 е.м.р.) |
| 999,9 мВ | 0,1 В | ±(0,005•U+3 е.м.р.) |
| 9,999 В | 0,001 В | |
| 99,99 В | 0,01 В | |
| 999,9 В | 0,1 В | |
| Примечание – U - измеренное значение напряжения постоянного тока, мВ, В. | ||
| Параметры измерения напряжения переменного тока частотой от 40 до 400 Гц | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 9,999 мВ | 0,001 В | ±(0,01•U+3 е.м.р.) |
| 99,99 мВ | 0,01 В | |
| 999,9 мВ | 0,1 В | ±(0,008*U+3 е.м.р.) |
| 9,999 В | 0,001 В | |
| 99,99 В | 0,01 В | |
| 999,9 В | 0,1 В | |
| Примечание – U - измеренное значение напряжения переменного тока, мВ, В. | ||
| Параметры измерения силы переменного тока частотой от 40 до 400 Гц | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
| 999,9 мкА | 0,1 мкА | ±(0,01•I+3 е.м.р.) |
| 9,999 А | 0,1 мА | ±(0,012•I+3 е.м.р.) |
| 9,999 А | 0,001 А | |
| Примечание – I - измеренное значение силы постоянного тока, мкА, мА, А. | ||
| Параметры измерения силы постоянного тока | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
| 999,9 мкА | 0,1 мА | ±(0,008•R +8 е.м.р.) |
| 999,9 мА | ±(0,01•I+3 е.м.р.) | |
| 9,999 А | 0,001 А | |
| Примечание – I - измеренное значение силы постоянного тока, мкА, мА, А | ||
| Параметры измерения электрического сопротивления постоянному току | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности, Ом, кОм, МОм |
| 99,99 Ом | 0,01 Ом | ±(0,008•R +8 е.м.р.) |
| 999,9 Ом | 0,1 кОм | ±(0,008•R +2 е.м.р.) |
| 9,999 кОм | 0,001 кОм | |
| 99,99 кОм | 0,01 кОм | |
| 999,9 кОм | 0,1 кОм | |
| 9,999 МОм | 0,001 МОм | |
| 99,99 МОм | 0,01 МОм | |
| ±(0,015•R +3 е.м.р.) | ||
| ±(0,02•R+5 е.м.р.) | ||
| Примечание – R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. | ||
| Параметры измерения электрической емкости | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ |
| 9,999 нФ | 0,001 нФ | В режиме относительных измерений ±(0,04•С+10 е.м.р) |
| 99,99 нФ | 0,01 нФ | ±(0,04•C + 5 е.м.р.) |
| 999,9 нФ | 0,1 нФ | |
| 9,999 мкФ | 0,001 мкФ | |
| 99,99 мкФ | 0,01 мкФ | |
| 999,9 мкФ | 0,1 мкФ | |
| 9,999 мФ | 0,001 мФ | ±(0,1•С) |
| 40,00 мФ | 0,01 мФ | |
| 99,9 мФ | 0,1 мФ | |
| Примечание – С - измеренное значение электрической емкости, нФ, мкФ, мФ. | ||
| Параметры измерения частоты | ||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц |
| 9,999 Гц ~ 9,999 MГц | 0,001 Гц ~ 0,001 МГц | ±(0,001•F+5 е.м.р.) |
| Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) | ||
| Предел измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной по- грешности измерений |
| От -40 до 0 °С | 1 °С | ±4 °С |
| Свыше 0 до +100 °С | ±(0,01•T+5 е.м.р.) °С | |
| Свыше +100 до +400 °С | ±(0,02•T+5 е.м.р.) °С | |
| Примечание – Т - измеренное значение температуры, °С; - погрешность нормирована без учета погрешности используемой термопары |
||
| Температурные коэффициенты | ||
| Модификация | Температурный коэффициент | |
| DM-25 | 0,1 °C | |
| Основные технические характеристики | ||
| Параметр | Значение | |
| Максимальное отображаемое значение дисплея | 9999 | |
| Максимальное напряжение между входами мультиметра и землей | 999,9 В (истинное среднеквадратичное значение) | |
| Индикация перегрузки | OL | |
| Защита на входе мА/А | Предохранитель F 10 А Н, 1000 В, (Ø6,35 х 32 мм) | |
| Выбор диапазона | Автоматический, ручной | |
| Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха |
От +18 до +28 °С от 30 % до 80 % |
|
| Рабочие условия измерений: - температура окружающего воздуха; - относительная влажность воздуха |
75 % при температуре свыше 0°С до +30 °С 50 % при температуре свыше 30°С до +40 °С |
|
| Температура хранения | От -10 до +50 °С | |
| Влажность хранения | До 80 % | |
| Атмосферное давление, кПа | От 84,0 до 106,7 кПа | |
| Соответствие категории измерений | САТ II 1000 В /САТ III 600 В | |
| Параметры электрического питания: - напряжение постоянного тока |
4,5 В |
|
| Питание | 3 батареи ААА 1,5 В | |
| Габаритные размеры (длина х ширина х высота) | 169 х 81 х 46 мм | |
| Масса | 0,254 кг | |

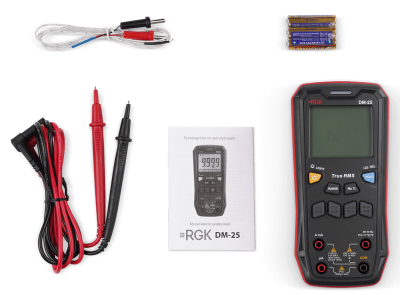

Комплект поставки
| № | Наименование | Количество |
| 1 | Мультиметр цифровой RGK DM-25 | 1 |
| 2 | Кабель измерительный с пробниками | 2 |
| 3 | Батарея питания ААА | 3 |
| 4 | Термопара типа "К" | 1 |
| 5 | Руководство по эксплуатации | 1 |
