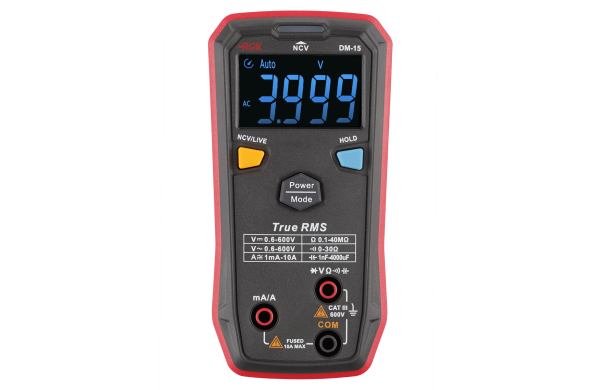

Мультиметр RGK DM-15 - современный прибор для замеров электрических параметров. Яркий дисплей и инновационное кнопочное управление выделяют эту модель на фоне большинства аналогов и делают работу более удобной. Компактные размеры упрощают проведение измерений в полевых условиях, а широкий функционал помогает решать самые разные задачи как в быту, так и в профессиональной деятельности.
True RMS
Эта технология, которую особенно ценят электрики и радиолюбители, позволяет мультиметру показать точные значения в тех случаях, когда форма сигнала далека от идеальной синусоиды и/или в нем присутствуют нелинейные искажения. Благодаря такому решению прибор подходит для тестирования импульсного оборудования, радиоэлектронной аппаратуры, различных схем с плавающим напряжением.
Сканирование
Цифровой мультиметр RGK DM-15 автоматически выбирает режимы измерения напряжения, сопротивления и прозвонки в тех ситуациях, когда они нужны. Так, например, если подключить щупы к резистору, то устройство покажет значение сопротивления. Автоматическое определение входного сигнала помогает сэкономить время при выполнении однотипных серийных замеров.
Тестирование компонентов
Функции контроля работоспособности диодов и емкости конденсаторов будут полезны как в работе сервисных центров, так и в радиолюбительских проектах.
Режимы NCV и LIVE
Благодаря датчику, который размещен в верхней части корпуса, мультиметр RGK DM-15 может определять наличие напряжения в розетках и проводах бесконтактным способом. О результатах оповещает наглядная светодиодная индикация. Режим LIVE (искатель фазы) используется с щупами и позволяет быстро отличить нулевой проводник от фазного.
HOLD
Кнопка HOLD служит для фиксации полученных показаний на дисплее. Она упрощает документирование при тестировании в труднодоступных местах и в любых других ситуациях, когда нельзя сразу считать данные.
Безопасность
Устройство отвечает требованиям стандарта электробезопасности CAT III 600 В. Это означает, что его можно использовать для диагностики коммутационного оборудования, электродвигателей и систем освещения.
 |
 |
Технические характеристики
| Параметры измерения напряжения постоянного тока | ||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, В | ||
| 4,000 В | 0,001 В | ±(0,005*U+3 е.м.р.) | ||
| 40,00 В | 0,01 В | |||
| 400,0 В | 0,1 В | |||
| 600 В | 1 В | |||
| Примечание – U - измеренное значение напряжения постоянного тока, В. | ||||
| Параметры измерения напряжения переменного тока частотой от 40 до 400 Гц | ||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, В | ||
| 4,000 В | 0,001 В | ±(0,01*U +5 е.м.р.) | ||
| 40,00 В | 0,01 В | ±(0,008*U+3 е.м.р.) | ||
| 400,0 В | 0,1 В | |||
| 600 В | 1 В | |||
| Примечание – U - измеренное значение напряжения переменного тока, В. | ||||
| Параметры измерения силы переменного тока частотой от 40 до 400 Гц | ||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мА, А | ||
| 999,9 мА | 0,1 мА | ±(0,012*I+3 е.м.р.) | ||
| 9,999 А | 0,001 А | |||
| Примечание – I - измеренное значение силы постоянного тока, ммА, А. | ||||
| Параметры измерения силы постоянного тока | ||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мА, А | ||
| 999,9 мА | 0,1 мА | ±(0,01*I+3 е.м.р.) | ||
| 9,999 А | 0,001 А | |||
| Примечание – I - измеренное значение силы постоянного тока, мА, А. | ||||
| Параметры измерения электрического сопротивления постоянному току | ||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности, Ом, кОм, МОм | ||
| 400,00 Ом | 0,1 Ом | ±(0,01*R +2 е.м.р.) | ||
| 4,0000 кОм | 0,001 кОм | ±(0,008*R +2 е.м.р.) | ||
| 40,00 кОм | 0,01 кОм | |||
| 400,00 кОм | 0,1 кОм | |||
| 4,000 МОм | 0,001 МОм | ±(0,015*R +3 е.м.р.) | ||
| 40,00 МОм | 0,01 МОм | ±(0,02*R+5 е.м.р.) | ||
| Примечание – R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. | ||||
| Параметры измерения электрической емкости | ||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ | ||
| 4,000 нФ | 0,001 нФ | ±(0,04*C + 10 е.м.р.) | ||
| 40,00 нФ | 0,01 нФ | |||
| 400,0 нФ | 0,1 нФ | ±(0,04*C + 5 е.м.р.) | ||
| 4,000 мкФ | 0,001 мкФ | |||
| 40,00 мкФ | 0,01 мкФ | |||
| 400,0 мкФ | 0,1 мкФ | |||
| 4000 мкФ | 1 мкФ | ±(0,1·С) | ||
| Примечание – С - измеренное значение электрической емкости, нФ, мкФ. | ||||
| Температурные коэффициенты | ||||
| Модификация | Температурный коэффициент | |||
| DM-15 | 0,1 °C | |||
| Основные технические характеристики | ||||
| Параметр | Значение | |||
| Максимальное отображаемое значение дисплея | 4099 | |||
| Максимальное напряжение между входами мультиметра и землей | 600 В (истинное среднеквадратичное значение) | |||
| Индикация перегрузки | OL | |||
| Защита на входе мА/А | Предохранитель F 10 А Н, 600 В, (Ø6х25 мм) | |||
| Выбор диапазона | Автоматический | |||
| Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха |
От +18 до +28 °С от 30 % до 80 % |
|||
| Рабочие условия измерений: - температура окружающего воздуха; - относительная влажность воздуха |
80 % при температуре от 0 °С до +30 °С 75 % при температуре свыше +30 °С до +40 °С 45 % при температуре свыше +40 °С до +50 °С |
|||
| Температура хранения | От -20 до +50 °С | |||
| Влажность хранения | До 80 % | |||
| Рабочая высота над уровнем моря | 2000 м | |||
| Класс защиты от перенапряжения | CAT III 600 В | |||
| Параметры электрического питания: - напряжение постоянного тока | 3 В | |||
| Питание | 2 батареи ААА 1,5 В | |||
| Габаритные размеры (длина х ширина х высота) | 130 х 65 х 28 мм | |||
| Масса | 0,113 кг | |||
Комплект поставки
| № | Наименование | Количество |
| 1 | Мультиметр цифровой RGK DM-15 | 1 |
| 2 | Кабель измерительный с пробниками | 2 |
| 3 | Батарея питания ААА | 2 |
| 4 | Руководство по эксплуатации | 1 |
