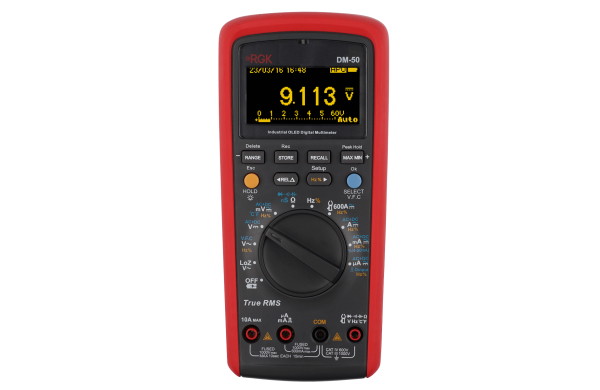

Мультиметр цифровой RGK DM-50 - промышленный прибор класса True RMS, надежное и безопасное решение для специалистов-электротехников, работающих с производственным оборудованием, электроустановками и сетями. Широкий функционал также делает эту модель подходящим выбором для сервисных центров по ремонту электроники.
Режим регистратора
Мультиметр позволяет не только сохранить измеренные значения в память для последующего составления документации, но и проводить долговременные исследования с автоматической записью показаний с установленной периодичностью и длительностью мониторинга. Функция будет полезна для выявления бессистемных неисправностей и составления целостной картины работы оборудования/системы.
REL
Этот режим мультиметра RGK DM-50 используется в тех случаях, когда нужно измерить параметр небольшого номинала или исключить влияние помех на качество результатов. Кроме того, относительные измерения помогают быстро сравнивать полученные показания с эталонными и проводить допусковое тестирование.
Коэффициент заполнения и V.F.C.
Расчет коэффициента заполнения и специализированный фильтр пригодятся при выполнении диагностики оборудования с импульсным (ШИМ) управлением и электродвигателей.
Определение температуры
Комплектная термопара позволяет мультиметру RGK DM-50 измерить температуру различных элементов электросистем и деталей оборудования под нагрузкой. Еще один вариант использования - контроль различных технологических процессов.
Генератор сигналов прямоугольной формы
Встроенный генератор импульсов необходим диагностики усилителей и других схожих устройств. Полезная функция для работы на выезде, в полевых условиях, где нет возможности взять с собой полноформатный генератор.
MAX/MIN
Благодаря автоматической фиксации максимального и минимального значений параметров специалист быстро поймет, находятся ли полученные при помощи цифрового мультиметра RGK DM-50 показания в пределах допусков.
Подключение к ПК
Экспорт данных на компьютер - актуальное решение для подробного изучения и анализа результатов замеров, а также для ведения архива.
Аккумулятор
В отличие от аналогов с батарейным питание, этот прибор оснащен аккумуляторной батареей, что не только гораздо удобнее, но также гораздо дешевле в эксплуатации.
Совместимость с токовыми датчиками
При подключении подходящих токовых клещей устройство может определять большие значения силы тока (до 600 А) бесконтактным методом.
 |
 |
Технические характеристики
| Параметры измерения напряжения постоянного тока | |||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности, мВ, В | |||
| Постоянное напряжение | AC+DC | ||||
| 45 Гц - 1 кГц | >1 кГц - 10 кГц | ||||
| 600,00 мВ | 0,01 мВ | ±(0,00025*U+5 е.м.р.) | ±(0,012*U+40 е.м.р.) | ±(0,06*U+40 е.м.р.) | |
| 6,0000 В | 0,1 мВ | ||||
| 60,000 В | 1 мВ | ||||
| 600,00 В | 10 мВ | ± (0,0003*U+5 е.м.р.) | не нормируется | ||
| 1000 В | 100 мВ | ± (0,0003*U+5 е.м.р.) | |||
| Примечание – U - измеренное значение напряжения постоянного тока, мВ, В. | |||||
| Параметры измерения напряжения переменного тока | |||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений | |||
| Диапазон частот | |||||
| 45 Гц - 1 кГц | >1 кГц - 10 кГц | >10 кГц - 20 кГц | >20 кГц - 100 кГц | ||
| 600,00 мВ | 0,01 мВ | ±(0,004*U+40 е.м.р.) | ±(0,05*U+40 е.м.р.) | ±(0,055*U+40 е.м.р.) | ±(0,08*U+40 е.м.р.) |
| 6,0000 В | 0,1 мВ | ±(0,012*U+40 е.м.р.) | ±(0,03*U+40 е.м.р.) | ±(0,08*U+40 е.м.р.) | |
| 60,000 В | 1 мВ | ±(0,012*U+40 е.м.р.) | ±(0,03*U+40 е.м.р.) | ±(0,06*U+40 е.м.р.) | |
| 600,00 В | 10 мВ | ±(0,03*U+40 е.м.р.) | не номрируется | ||
| 1000 В | 100 мВ | ±(0,006*U+40 е.м.р.) | ±(0,035*U+40 е.м.р.) | ||
| Loz/1000 В | 0,1 В | ±(0,02*U+40 е.м.р.) | не номрируется | ||
| V.F.C. 600 В/ 1000 В | 0,01 В / 0,1 В | ±(0,04*U+10 е.м.р.) частота 45 Гц - 400 Гц |
не нормируется | ||
| Примечание – U - измеренное значение напряжения переменного тока, мВ, В. | |||||
| Параметры измерения силы постоянного тока | |||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА,мА | |||
| Постоянный ток | AC+DC | ||||
| 45 Гц - 1 кГц | >1 кГц - 10 кГц | ||||
| 600,00 мкА | 0,01 мкА | ±(0,0025*I+20 е.м.р.) | ±(0,015*I+20 е.м.р.) | ±(0,02*I+40 е.м.р.) | |
| 6000,0 мкА | 0,1 мкА | ±(0,0025*I+2 е.м.р.) | ±(0,015*I+20 е.м.р.) | ±(0,02*I+40 е.м.р.) | |
| 60,000 мА | 1 мкА | ±(0,0015*I+10 е.м.р.) | ±(0,015*I+20 е.м.р.) | ±(0,02*I+40 е.м.р.) | |
| 600,00 мА | 10 мкА | ±(0,0015*I+10 е.м.р.) | ±(0,015*I+20 е.м.р) | ±(0,03*I+40 е.м.р.) | |
| 6,0000 А | 100 мкА | ±(0,005*I+10е.м.р.) | ±(0,02*I+20 е.м.р.) | ±(0,06*I+40 е.м.р.) | |
| 10,000 А | 1 мА | ±(0,005*I+2е.м.р.) | ±(0,015*I+10 е.м.р.) | ±(0,05*I+10 е.м.р.) | |
| % (4-20 мА) | 0,01 % | ±(0,005*I+2 е.м.р.) | - | ||
| Примечание – I - измеренное значение силы постоянного тока, мкА, мА, А. | |||||
| Параметры измерения силы переменного тока | |||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мкА,мА | |||
| 45 Гц – 1 кГц | >1 кГц – 5 кГц | >5 кГц – 10 кГц | |||
| 600,00 мкА | 0,01 мкА | ±(0,0075*I+ 20 е.м.р.) | ±(0,012*I + 40 е.м.р.) | ±(0,012*I + 40 е.м.р.) | |
| 6,000 мА | 0,1 мкА | ||||
| 60,00 мА | 1 мкА | ||||
| 600,0 мА | 10 мкА | ±(0,015*I + 10 е.м.р.) | ±(0,015*I + 10 е.м.р.) | ||
| 6,000 А | 100 мкА | ±(0,015*I + 20 е.м.р.) | ±(0,06*I+40 е.м.р.) | не нормируется | |
| 10,00 А | 1 мА | ±(0,015*I + 5 е.м.р.) | ±(0,05*I+10 е.м.р.) | ||
| Примечание – I - измеренное значение силы переменного тока, мкА, мА, А. | |||||
| Параметры измерения электрического сопротивления постоянному току и проводимости | |||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности, Ом, кОм, МОм | |||
| 600,00 Ом | 0,01 Ом | ±(0,0005*R+10 е.м.р.) | |||
| 6,0000 кОм | 0,1 Ом | ±(0,0005*R+2 е.м.р.) | |||
| 60,000 кОм | 1 Ом | ±(0,0005*R+2 е.м.р) | |||
| 600,00 кОм | 10 Ом | ±(0,0005*R+2 е.м.р.) | |||
| 6,0000 МОм | 100 Ом | ±(0,0015*R+5 е.м.р.) | |||
| 60,000 МОм | 1 кОм | ±(0,03*R+2 е.м.р.) | |||
| Примечание – R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм. | |||||
| Параметры измерения электрической емкости | |||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ | |||
| 6,000 нФ | 1 пФ | ±(0,03*С+30 е.м.р.) | |||
| 60,00 нФ | 10 пФ | ±(0,025*С+5 е.м.р.) | |||
| 600,0 нФ | 100 пФ | ||||
| 6,000 мкФ | 1 нФ | ||||
| 60,00 мкФ | 10 нФ | ||||
| 600,0 мкФ | 100 нФ | ±0,1*С | |||
| 6,000 мФ | 1 мкФ | ||||
| 60,00 мФ | 10 мкФ | ||||
| Примечание – С - измеренное значение электрической емкости, нФ, мкФ, мФ. | |||||
| Параметры измерения частоты, коэффициента заполнения, периода C | |||||
| Пределы измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц | |||
| 60,000 Гц – 10,000 MГц | 0,001 Гц – 0,001 МГц | ±(0,0001*F + 5 е.м.р.) | |||
| Примечания: F – измеренное значение частоты Гц, кГц, МГц; нижний предел измерения – 9,999 Гц. |
|||||
| Параметры измерения температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K) | |||||
| Предел измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений 1) | |||
| От -40 до 0 °С | 0,1 °С | ±(0,02*T+30 е.м.р.) °С | |||
| свыше 0 до +100 °С | ±(0,01*T+30 е.м.р.) °С | ||||
| Примечания: Т - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары. |
|||||
| Температурные коэффициенты | |||||
| Модификация | Температурный коэффициент | ||||
| DM-50 | 0,1 °C | ||||
| Основные технические характеристики | |||||
| Параметр | Значение | ||||
| Максимальное отображаемое значение | 60000 | ||||
| Генератор импульсов прямоугольной формы | 0,5 Гц - 4,8 кГц, с шагом 0,1 Гц | ||||
| Максимальное напряжение между входами мультиметра и землей | 1000 B (истинное среднеквадратичное значение) | ||||
| Индикация перегрузки | OL | ||||
| Защита на входе мкА/мА | Предохранитель FF 800 мА H, 1000 B, (Ø6 x 32 мм) | ||||
| Защита на входе 10 А | Предохранитель F10A H, 1000 B, (Ø10 x 38 мм) | ||||
| Выбор диапазона | Автоматический/ручной | ||||
| Отображение полярности | Автоматическая индикация | ||||
| Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха |
От +18 до +28 °С 75 % |
||||
| Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление |
От 0 до +40 °С 75 % при температуре от 0 до +30 °С 50 % при температуре свыше +30 до +40 °С от 84,0 до 106,7 кПа |
||||
| Температура хранения | От -10 до +50 °С | ||||
| Влажность хранения | До 80 % | ||||
| Соответствие категории безопасности | САТ IV 600 В, САТ III 1000 В | ||||
| Параметры электрического питания | Встроенный литиевый аккумулятор 7,4 Вольт, 1800 мА/ч | ||||
| Габаритные размеры | 206 x 95 x 53 мм | ||||
| Масса | 0,5 кг | ||||

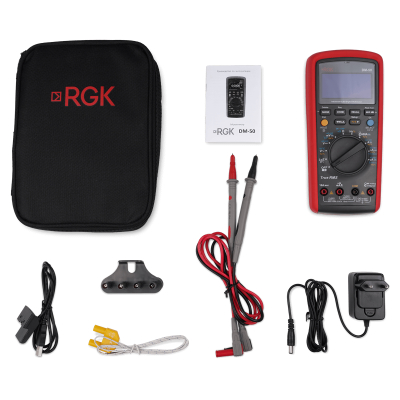

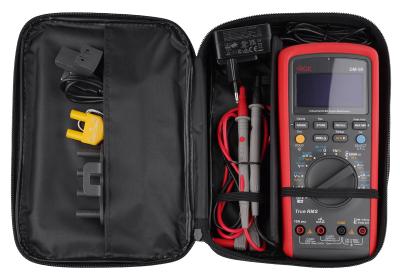

Комплект поставки
| № | Наименование | Количество |
| 1 | Мультиметр цифровой RGK DM-50 | 1 |
| 2 | Комплект тестовых проводов | 1 |
| 3 | Термопара типа "К" | 1 |
| 4 | Зарядное устройство с адаптером | 1 |
| 5 | ИК-интерфейс | 1 |
| 6 | Чехол | 1 |
| 7 | Руководство по эксплуатации | 1 |
